继电器接触器控制系统是工业电气控制的基础核心，也是电气从业者入门的必备知识。这套系统的学习核心，归根结底在于掌握常见的5类核心低压电器的特性与应用逻辑，以及7种基础控制线路的设计、解读和实操。

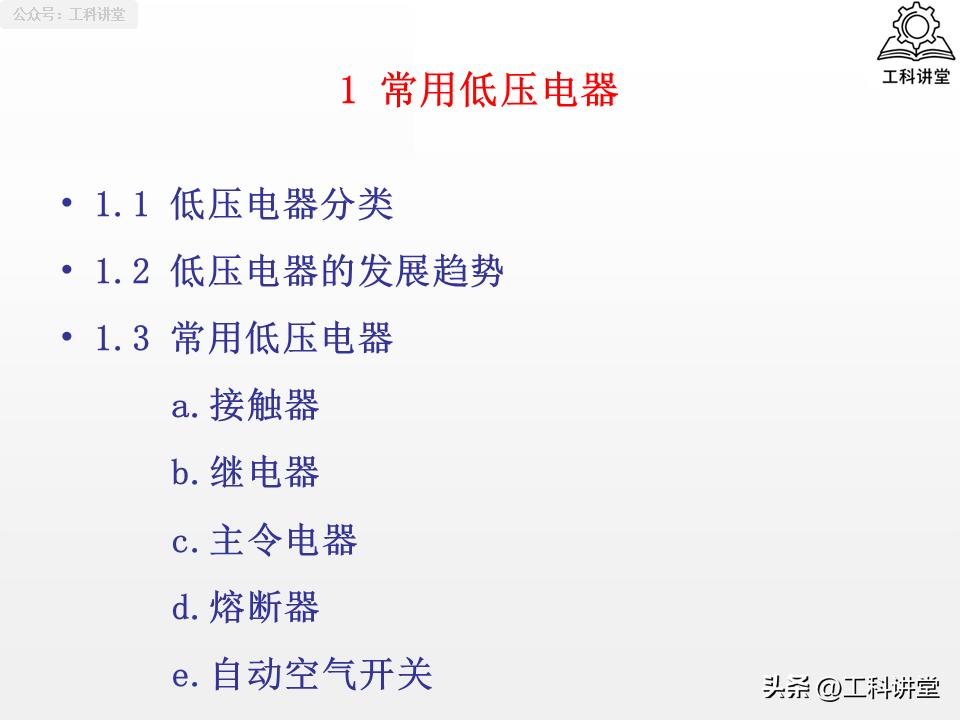

一、5类核心元件

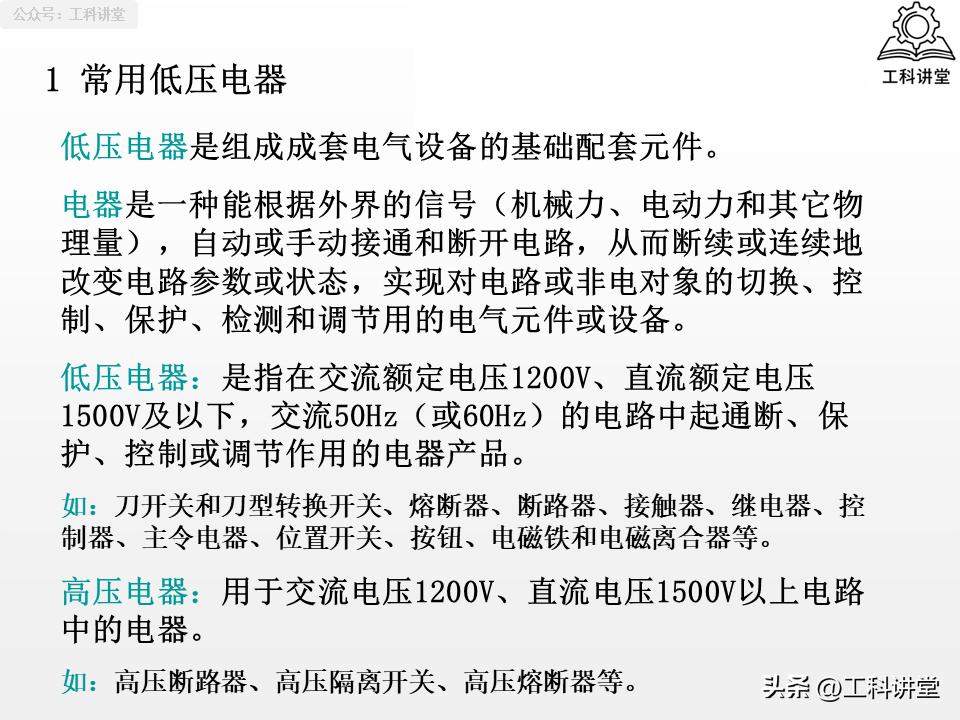

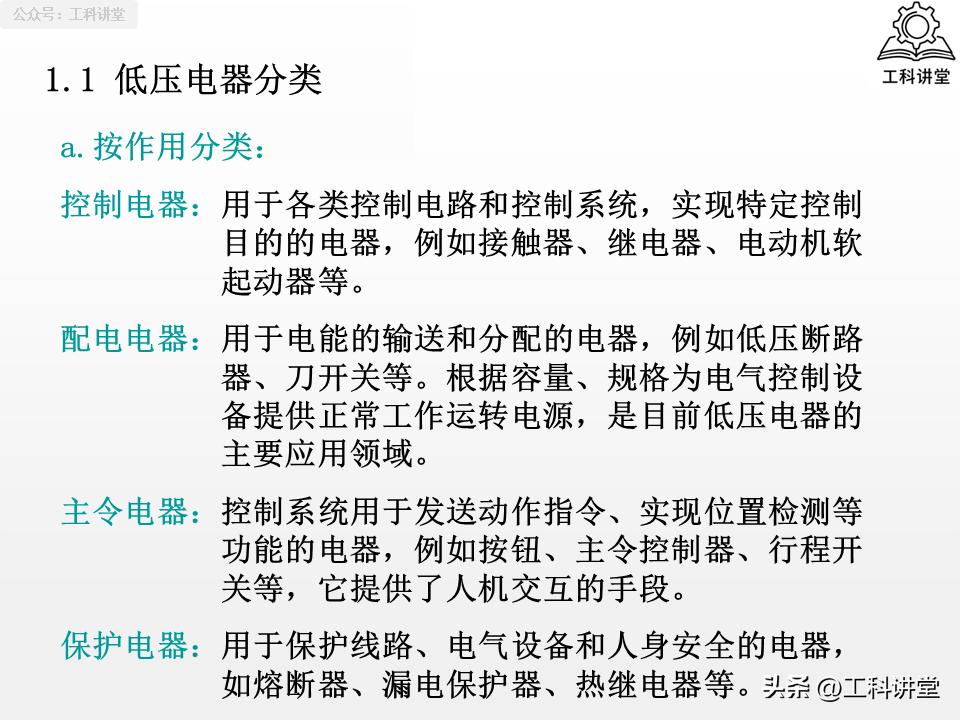

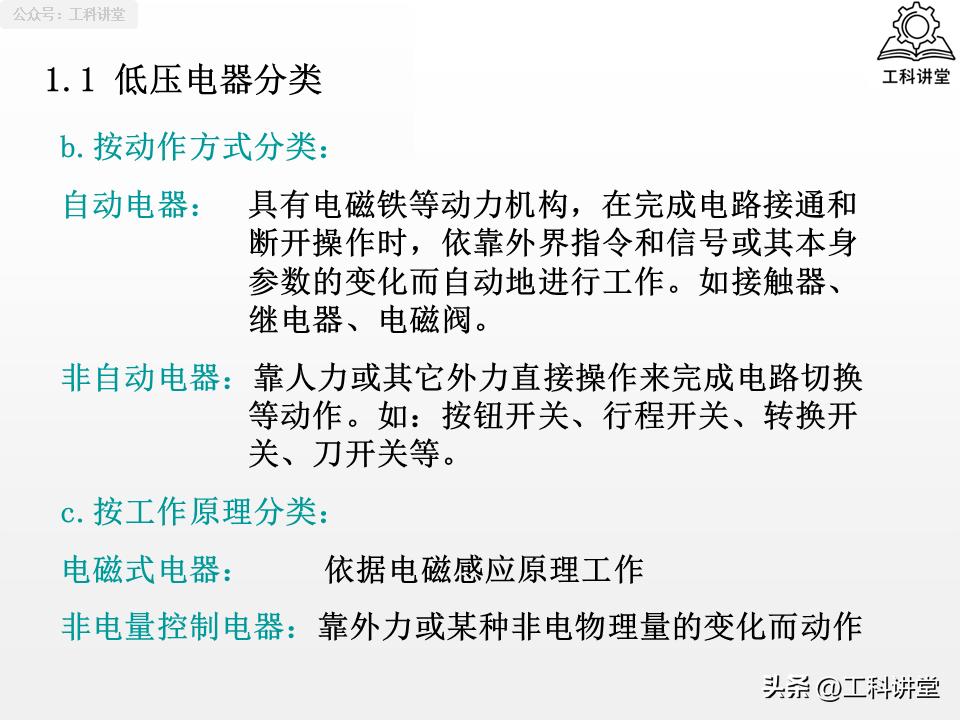

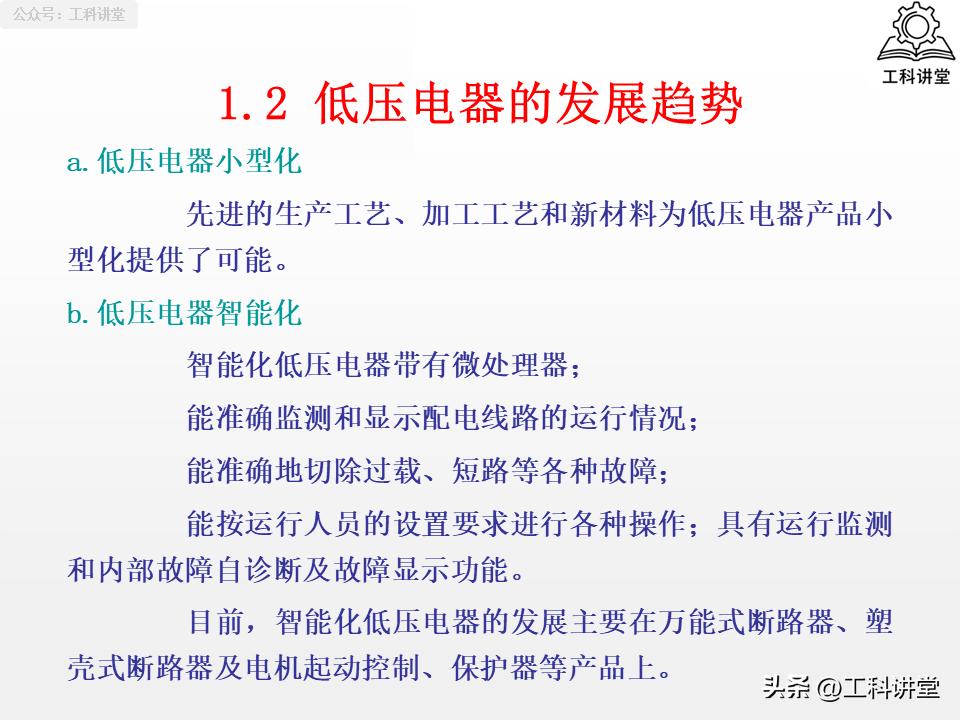

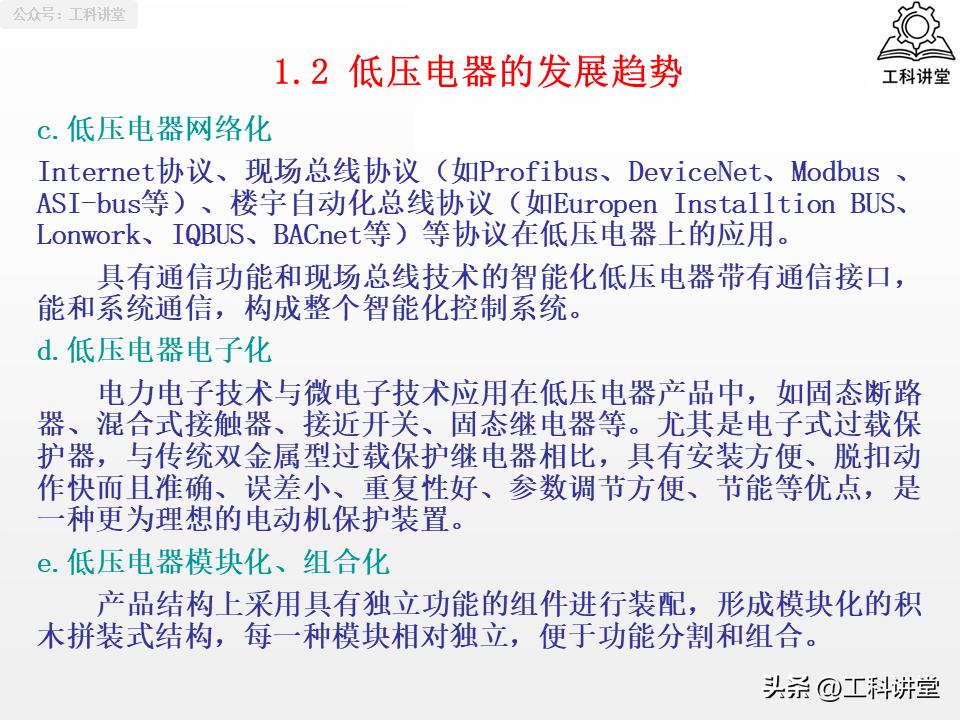

低压电器是继电器接触器控制系统的构成基础，其中接触器、继电器、主令电器、熔断器、自动空气开关是五类核心元件。

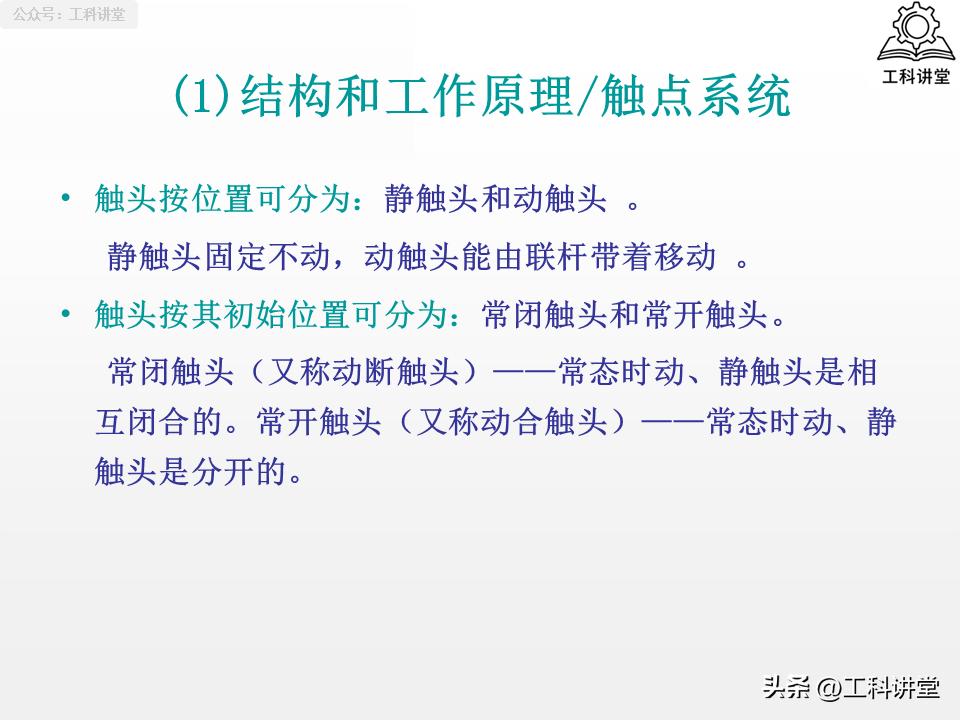

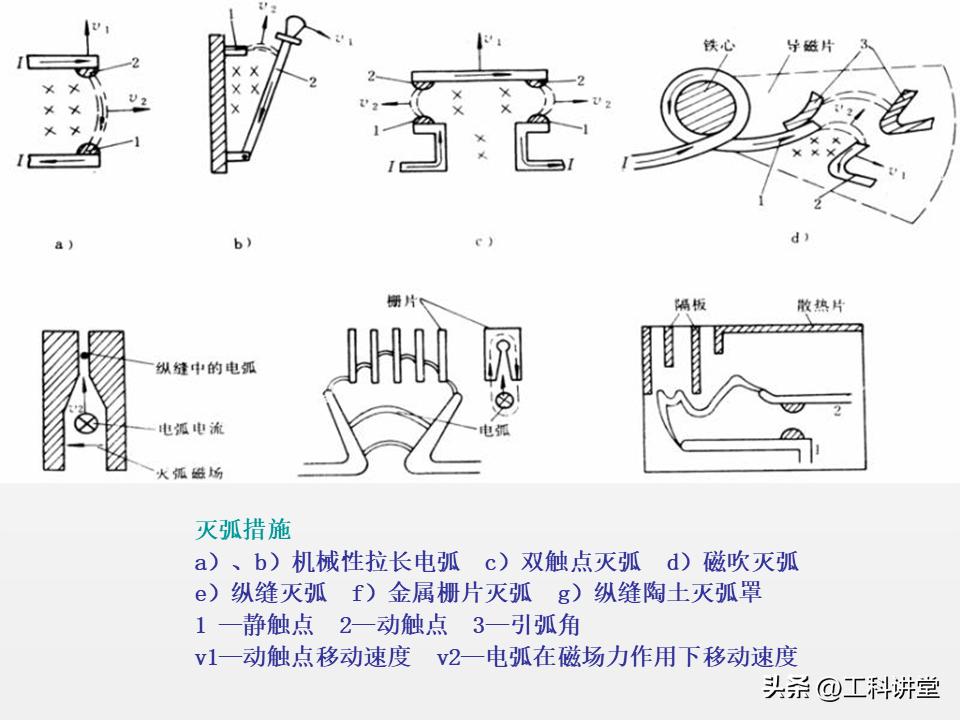

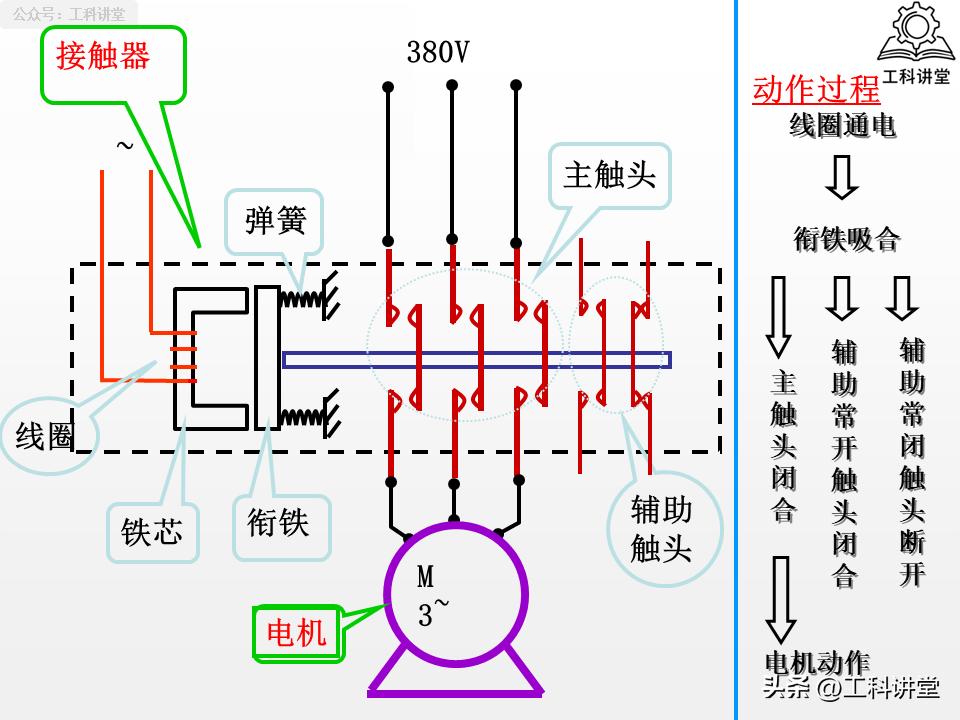

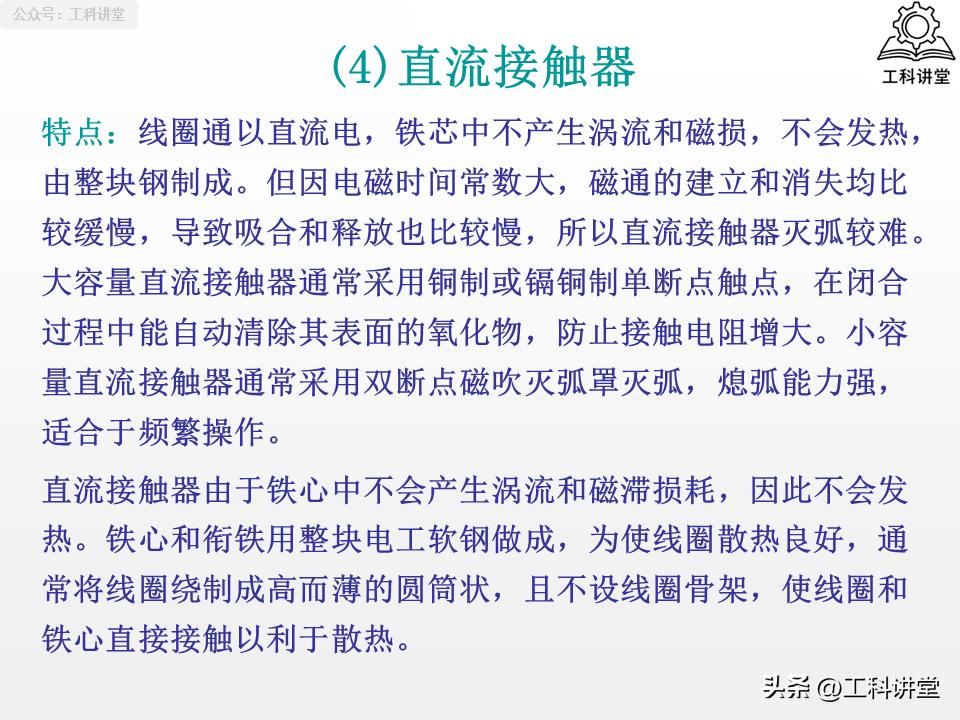

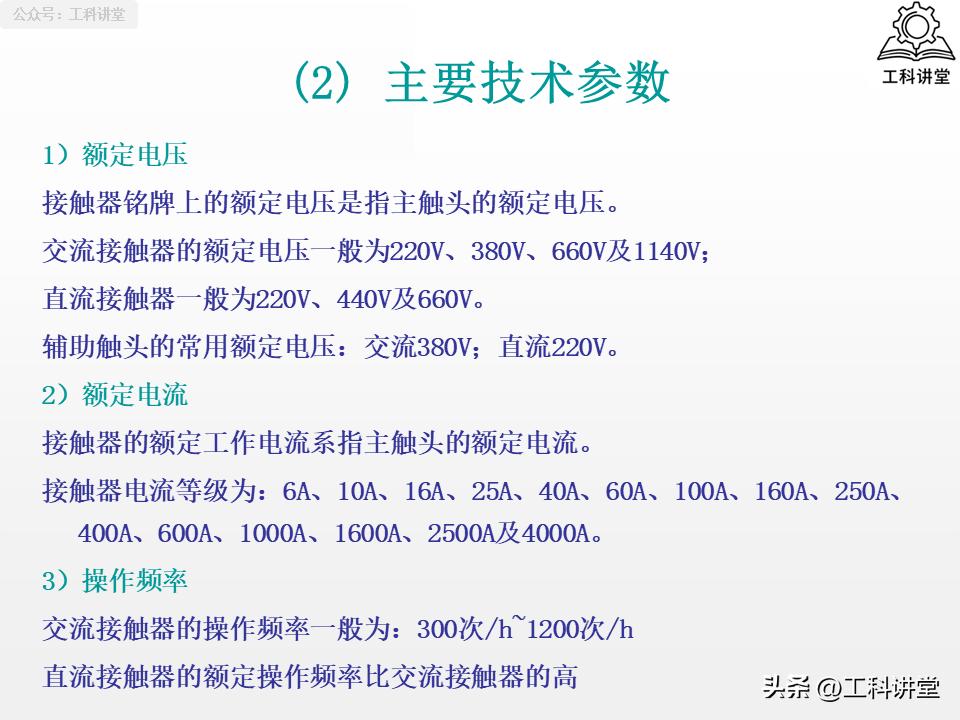

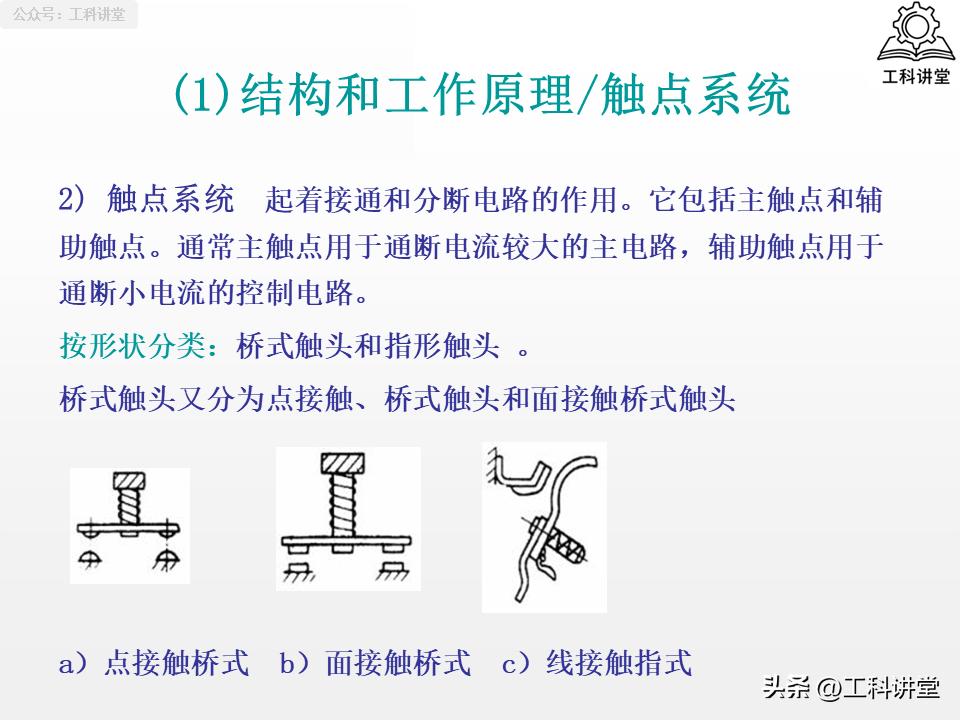

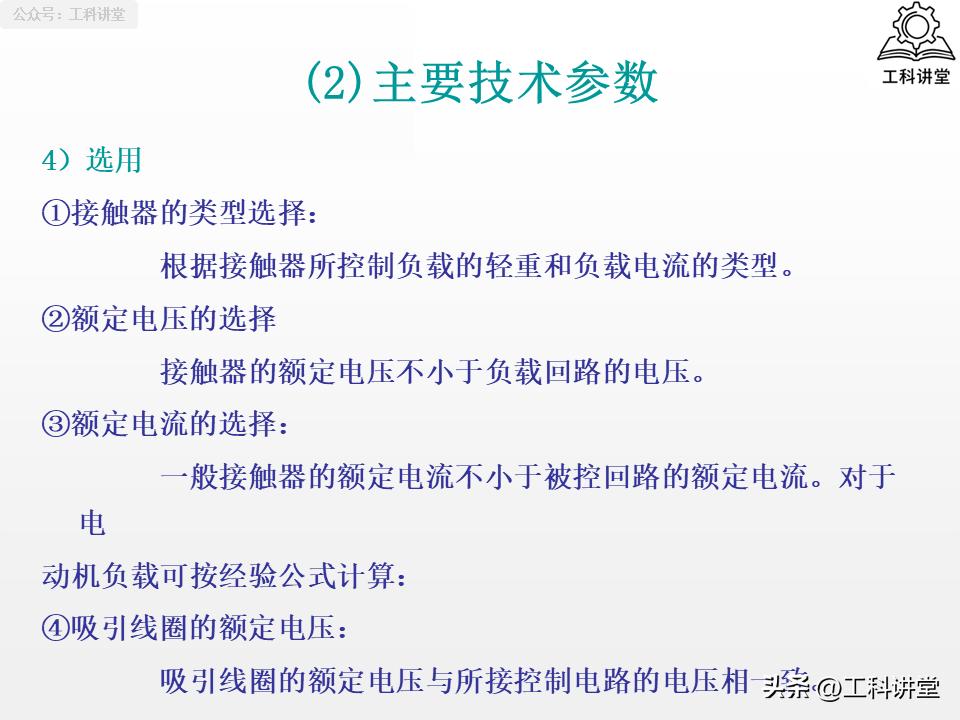

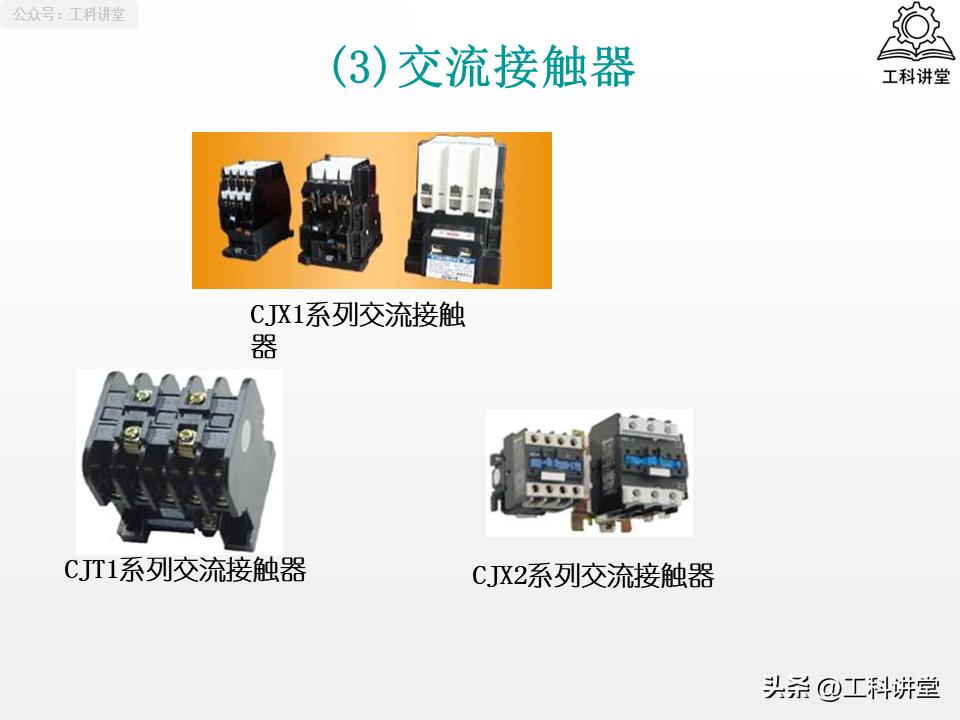

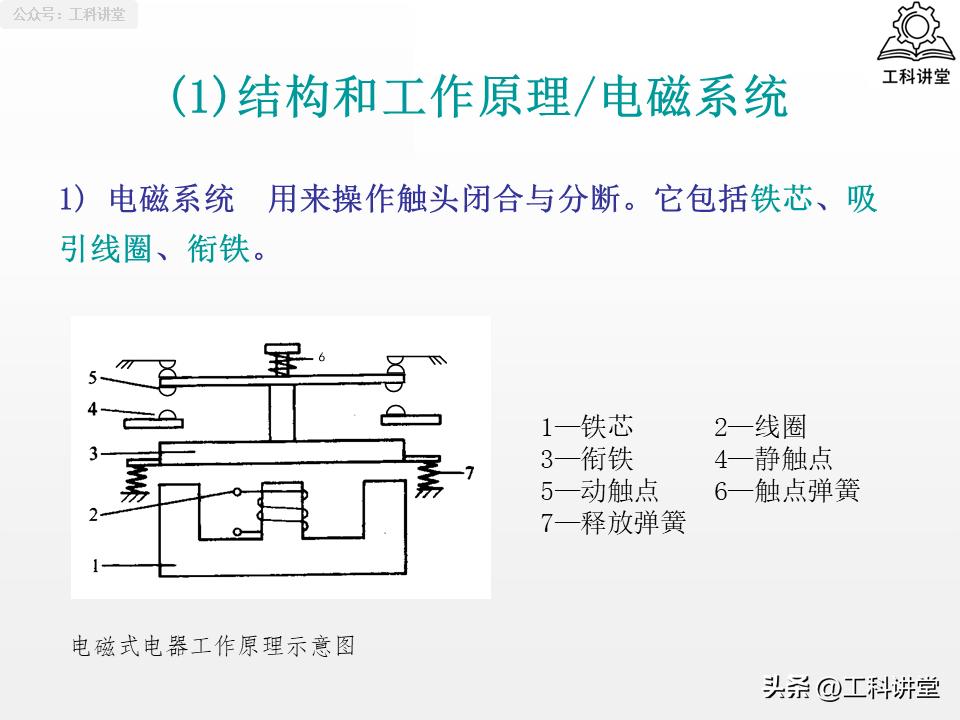

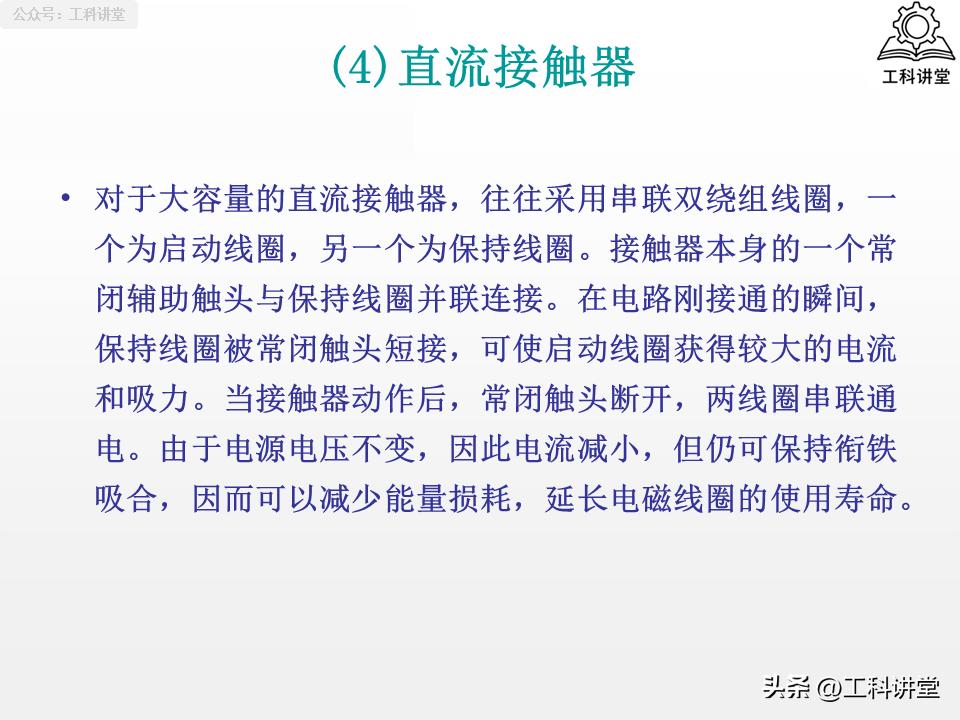

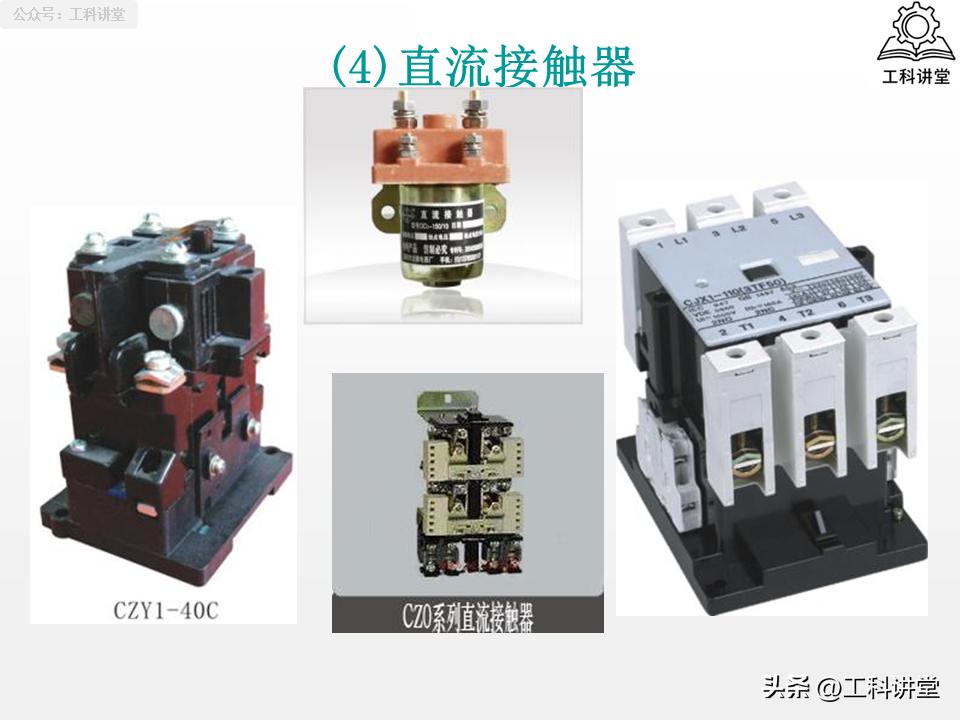

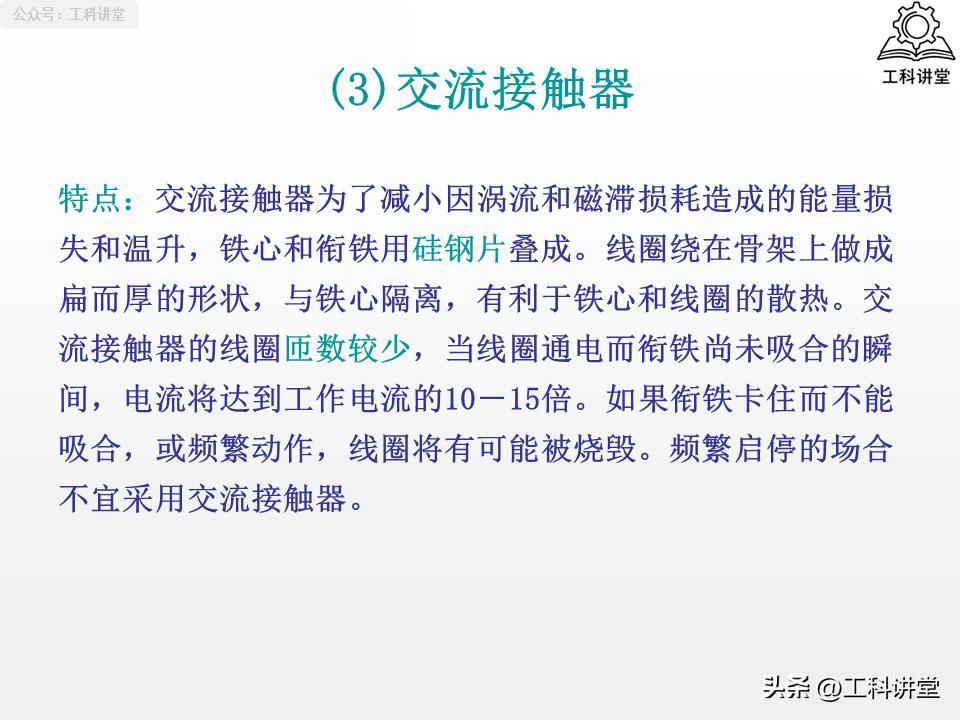

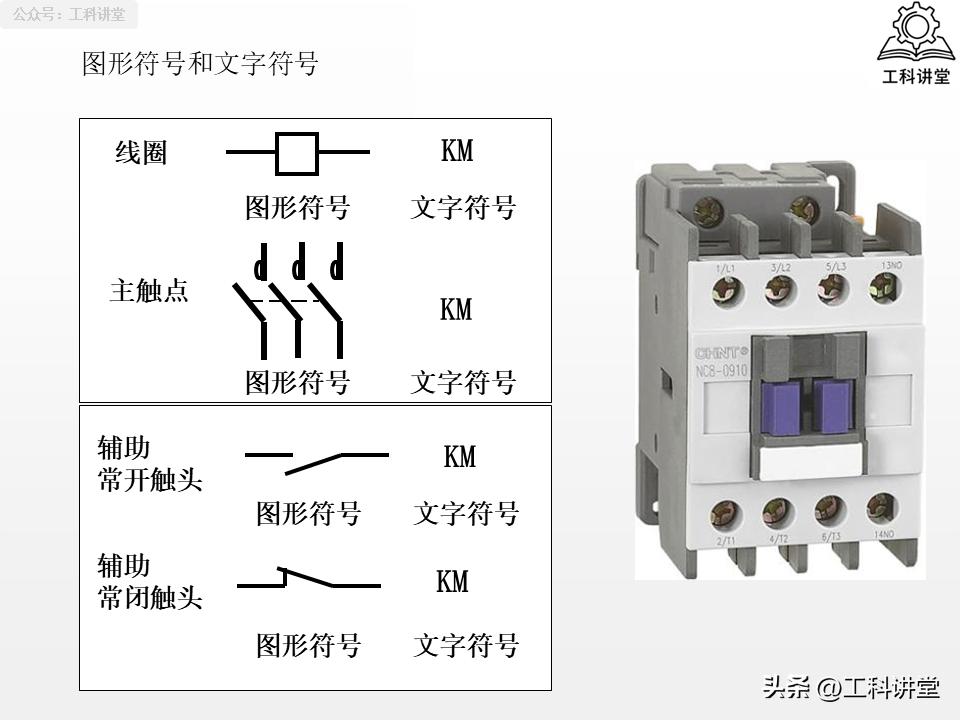

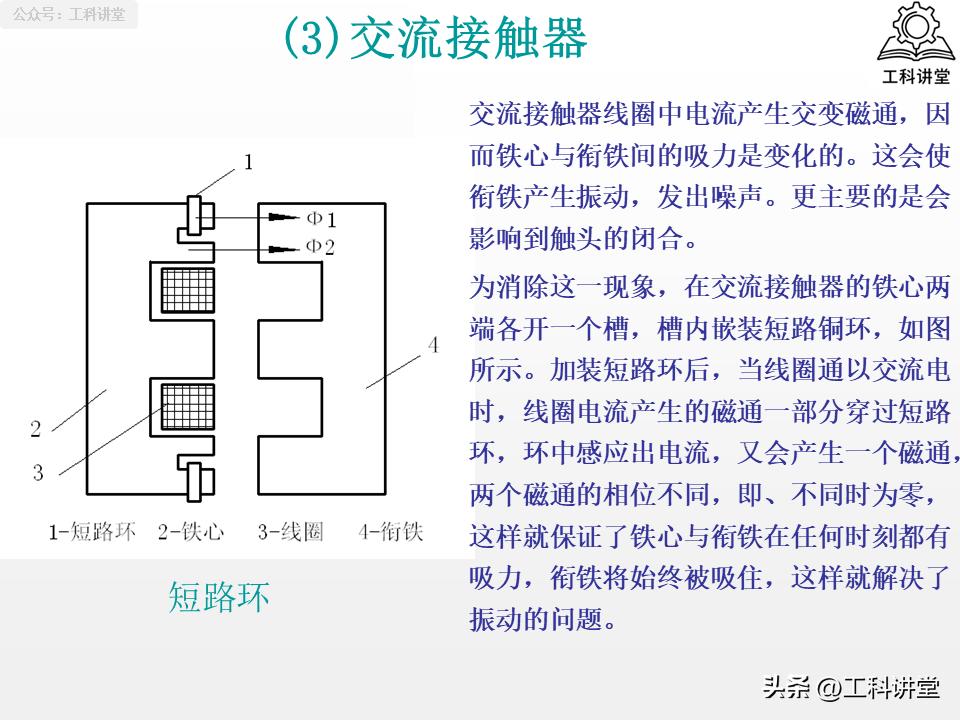

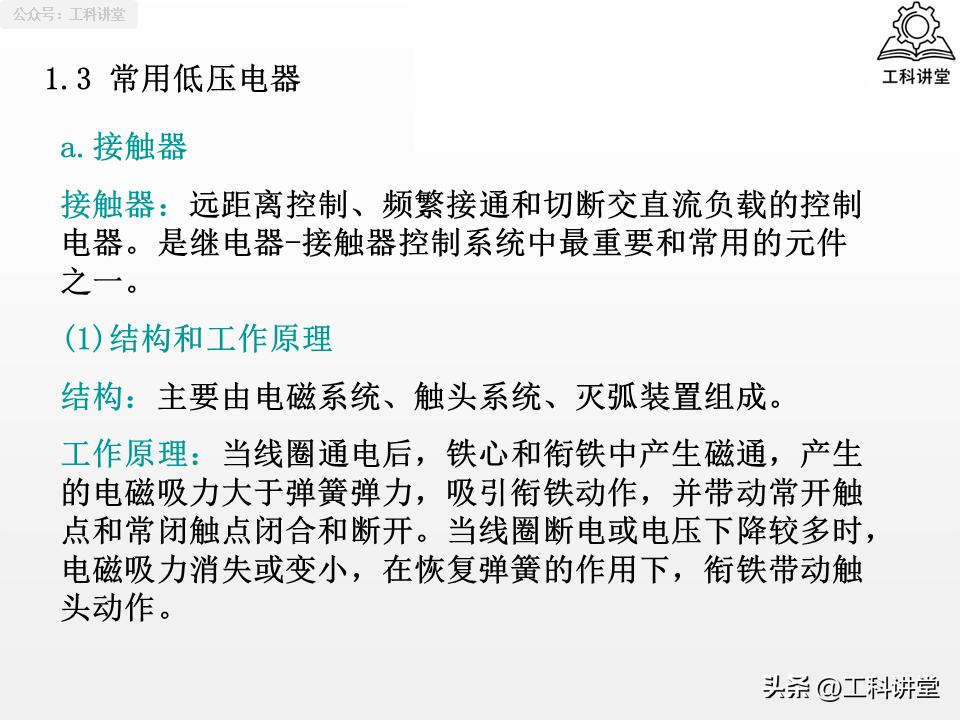

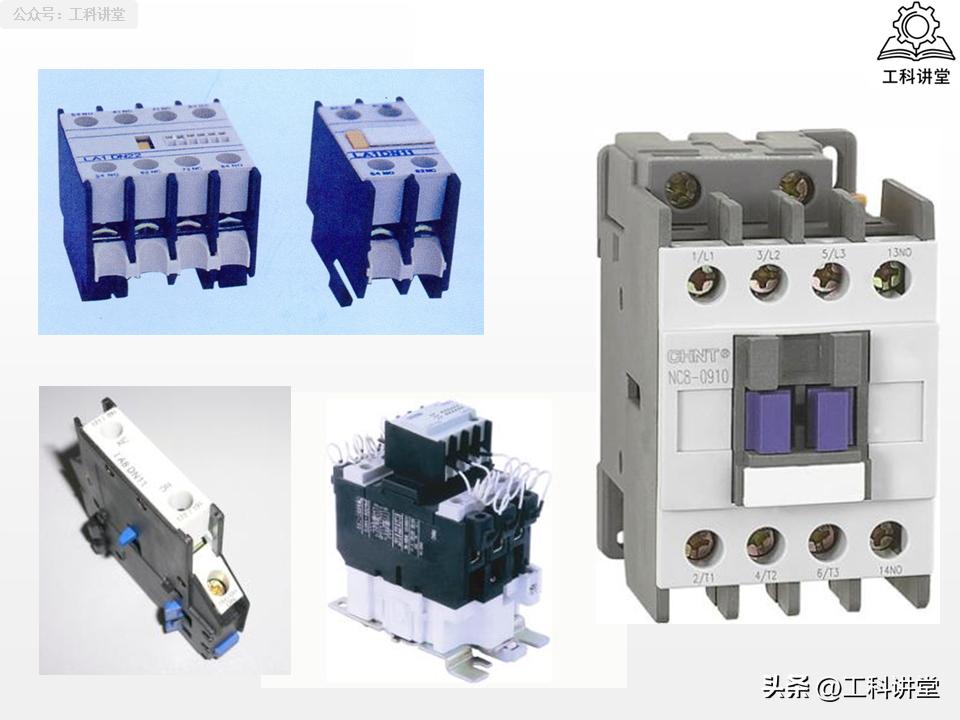

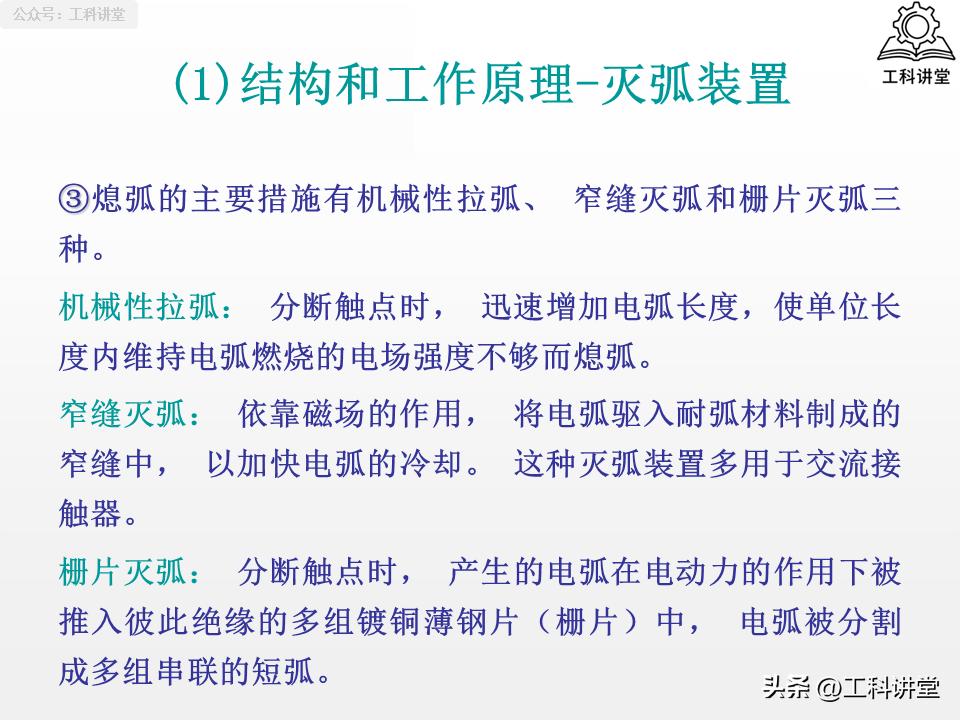

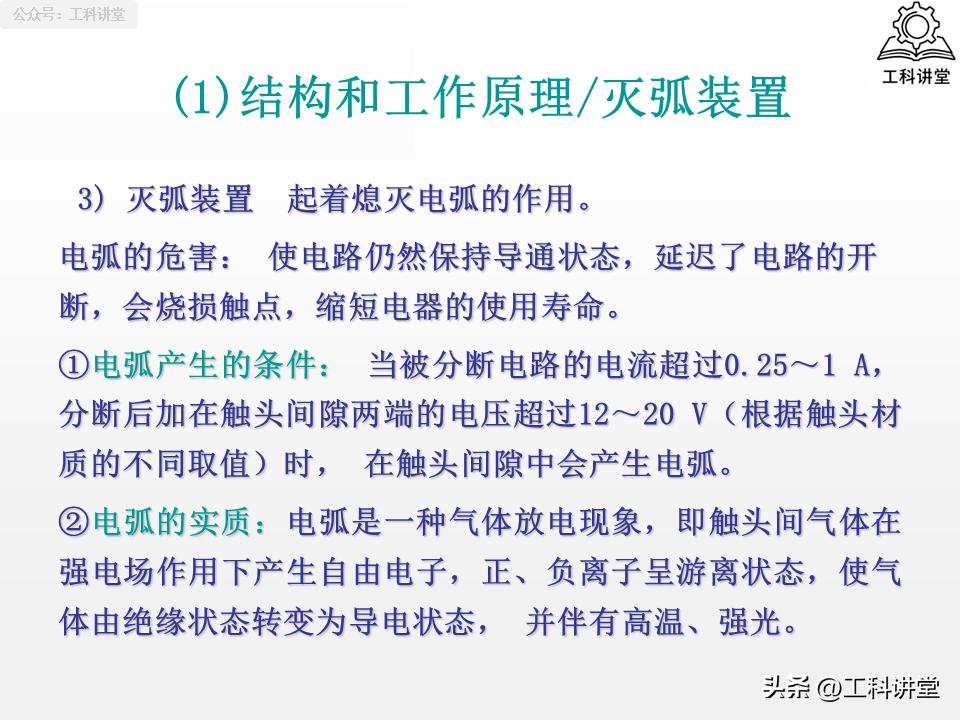

接触器：作为系统的核心执行元件，主要负责远距离、频繁地通断交直流主电路，也是控制异步电机的关键元件。它由电磁系统、触头系统和灭弧装置组成，分交流和直流两种类型，通过电磁吸力实现触头的闭合与断开，进而控制负载的启停。

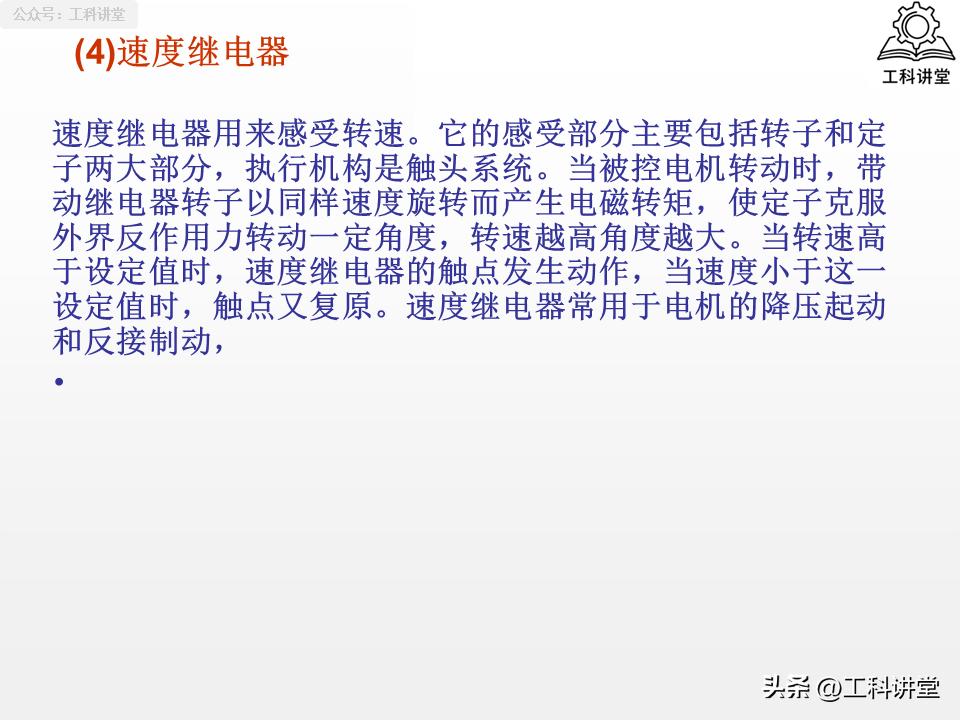

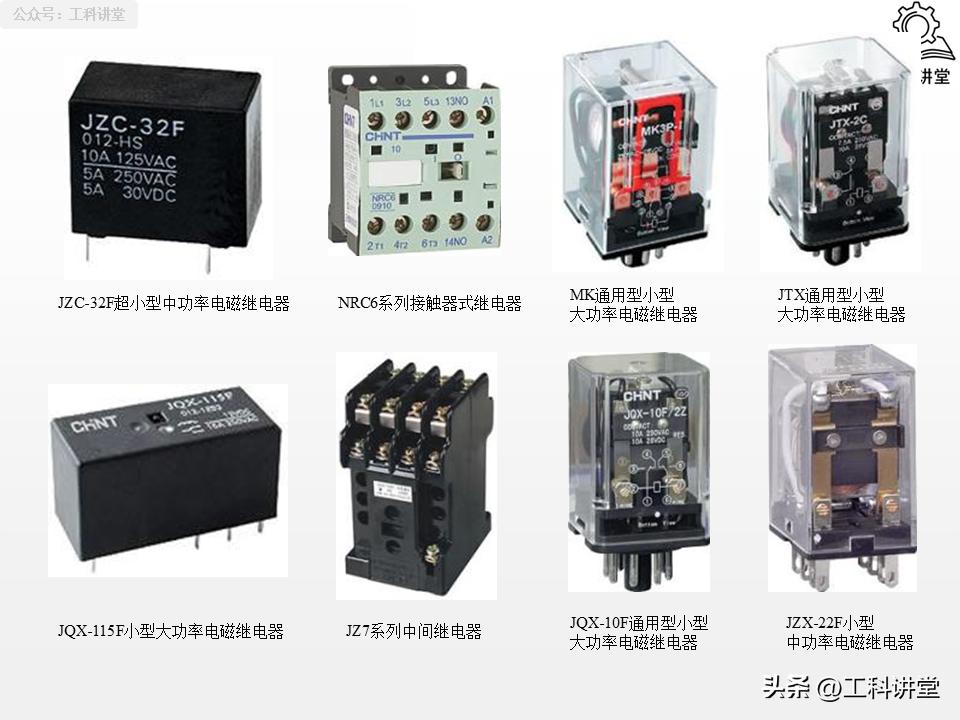

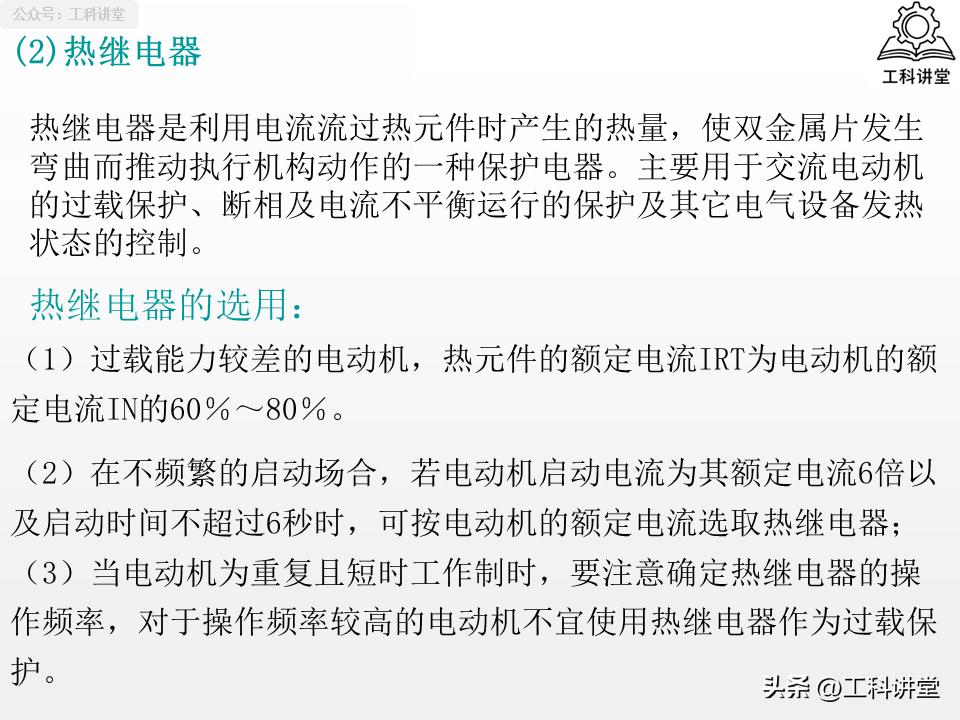

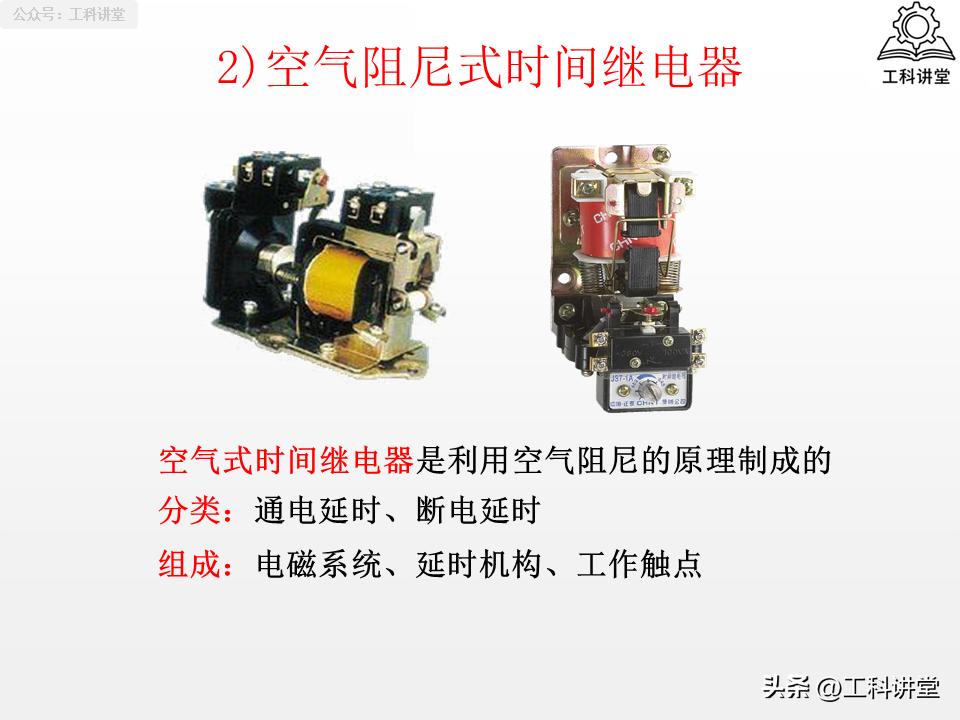

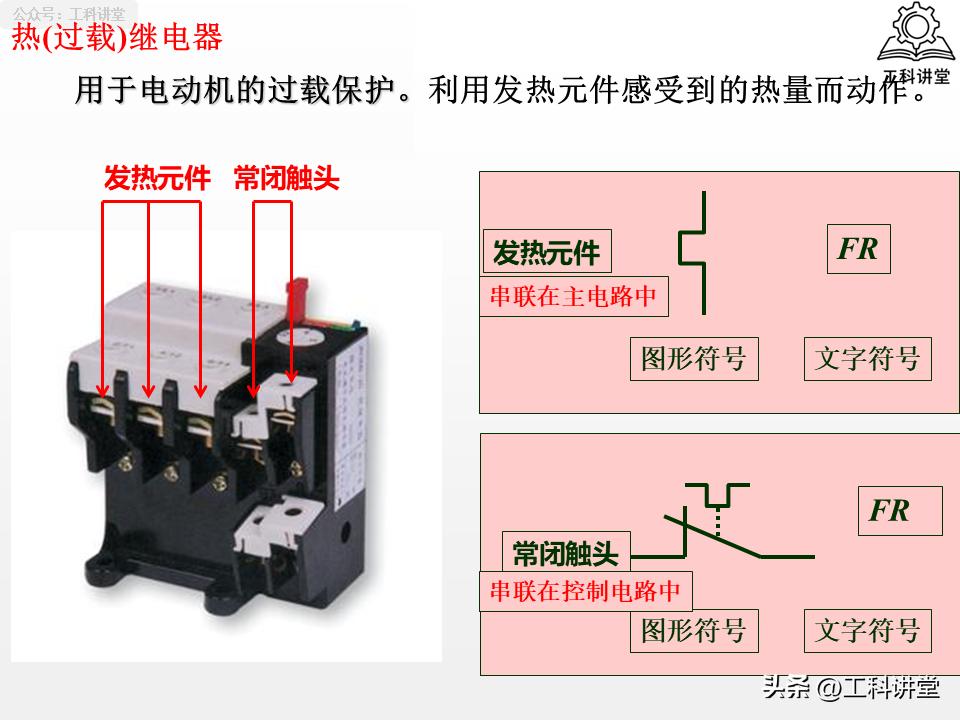

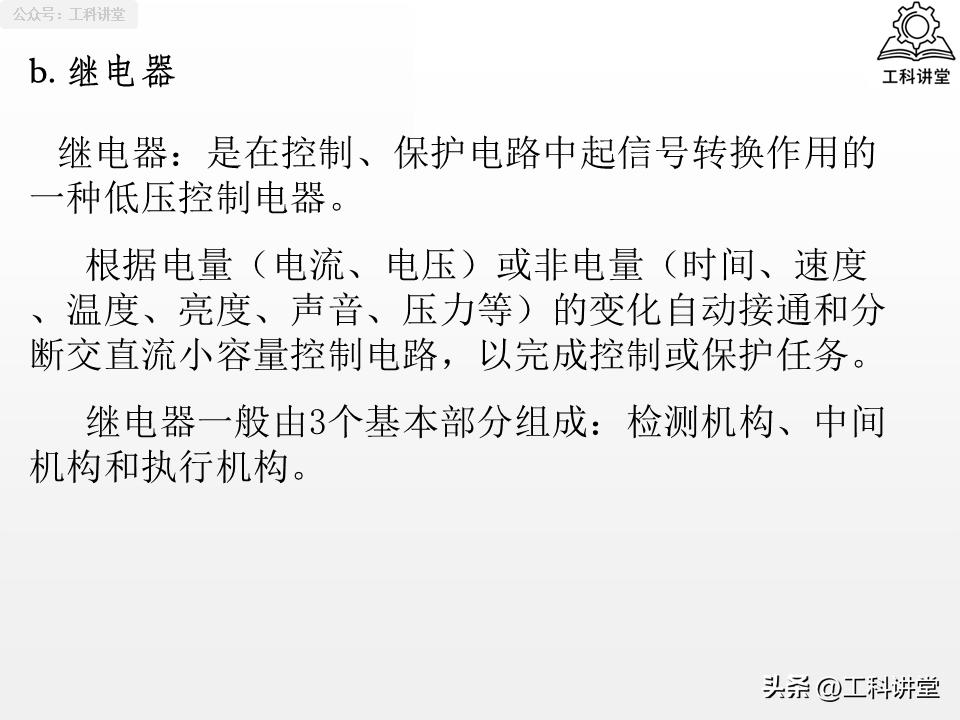

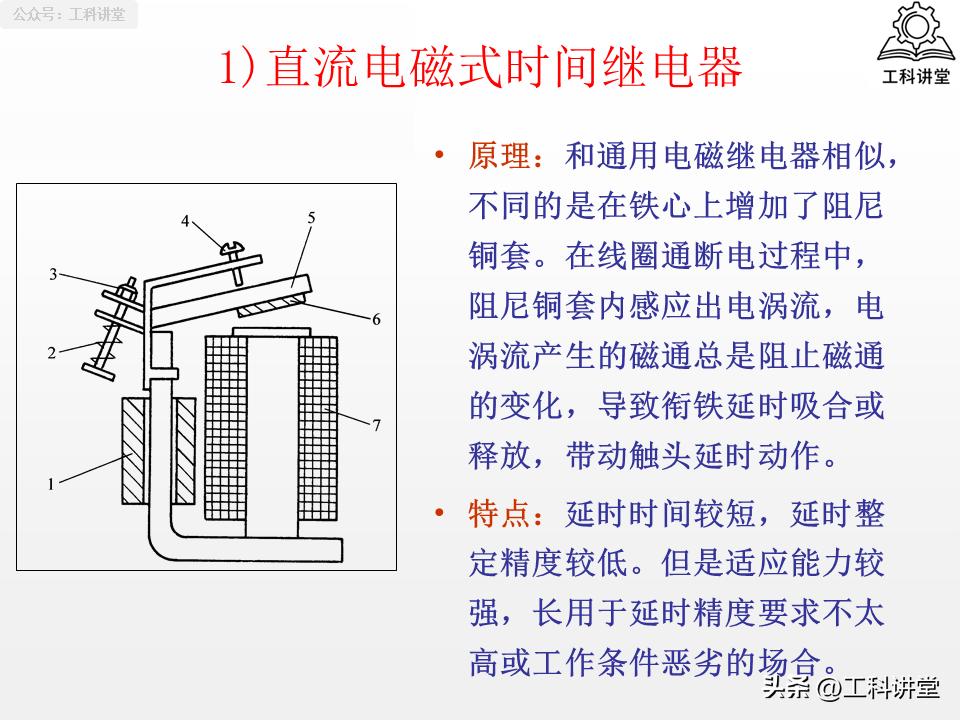

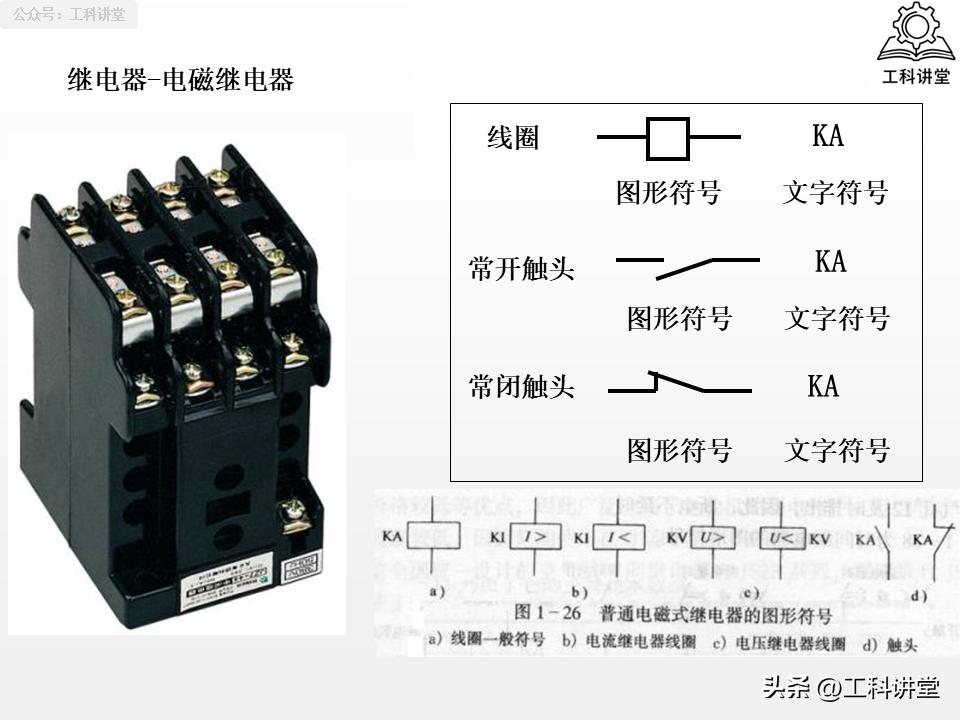

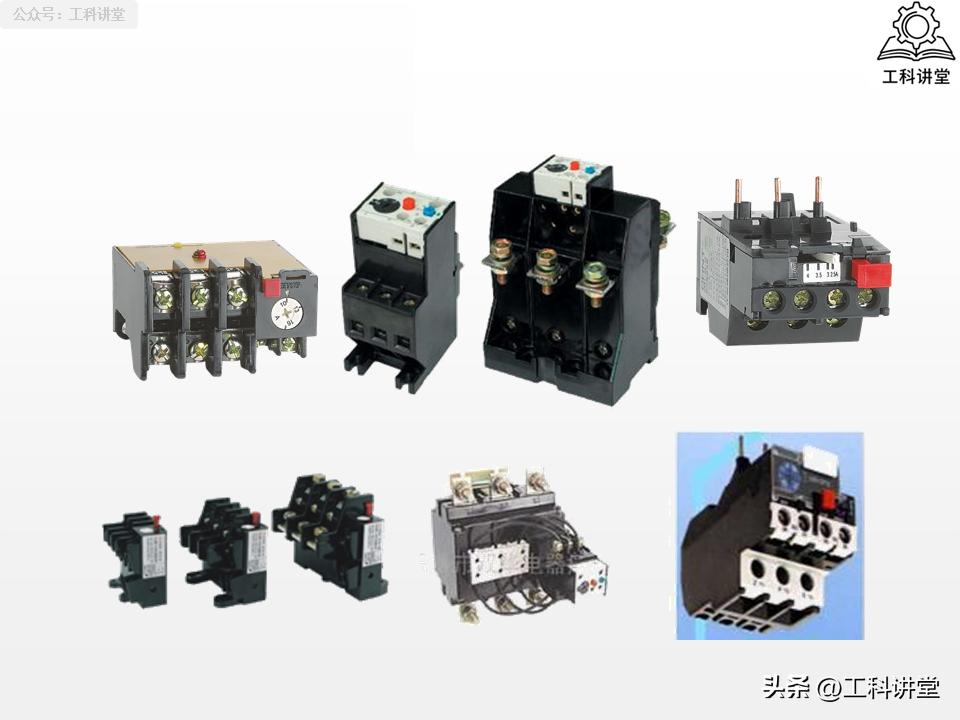

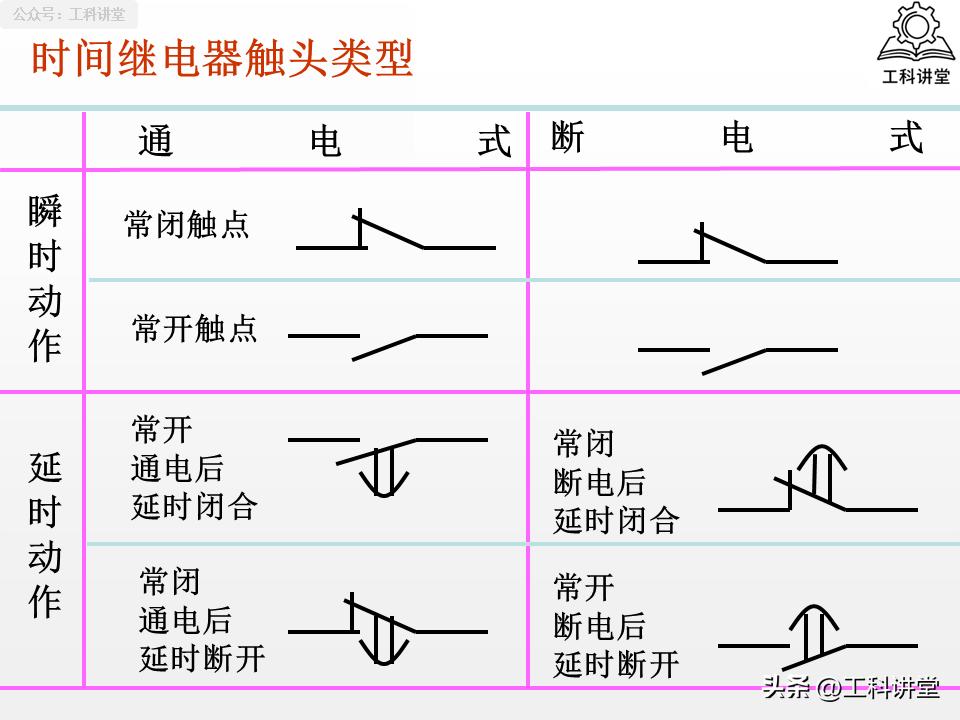

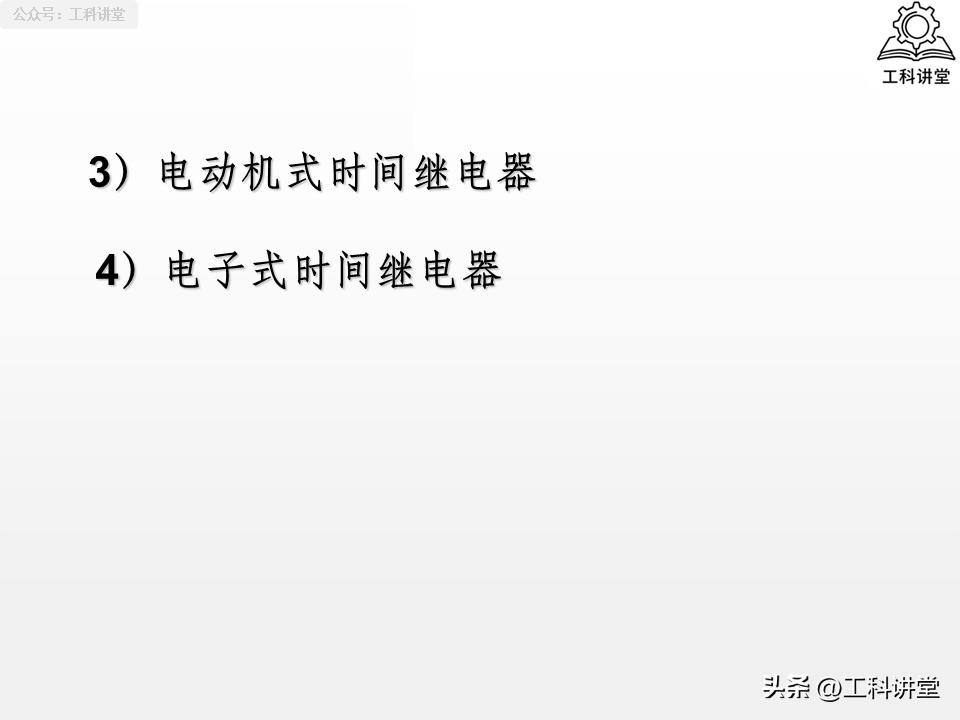

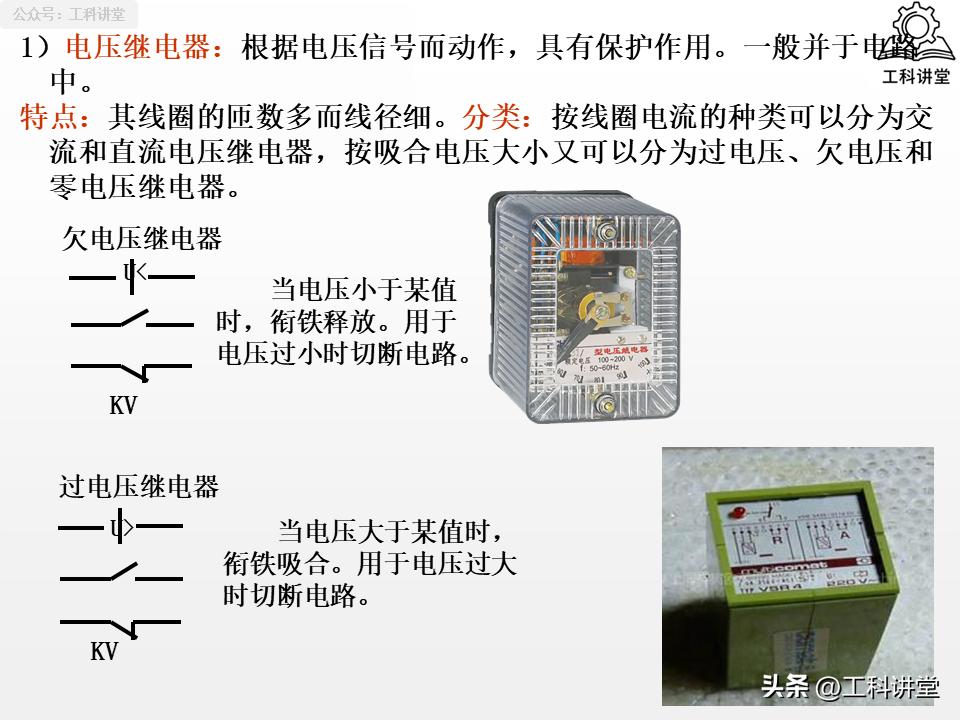

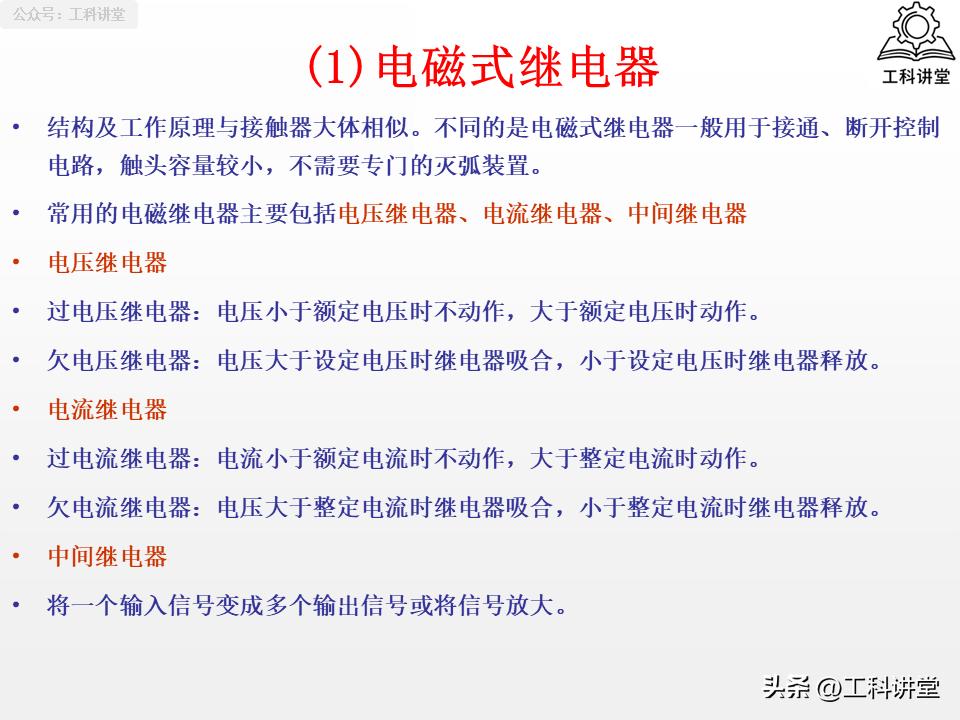

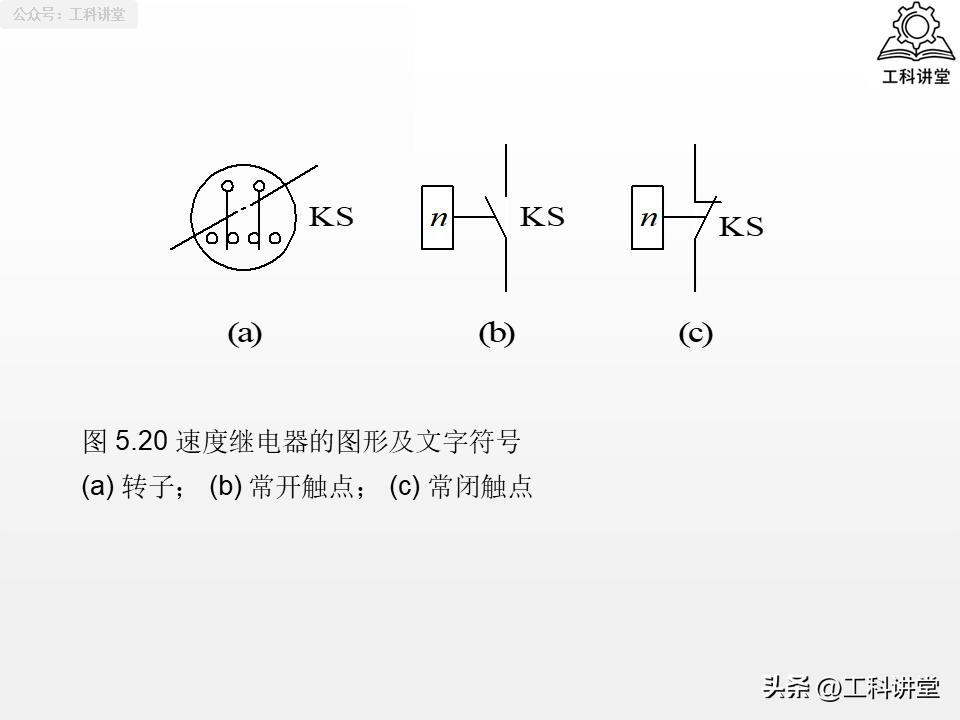

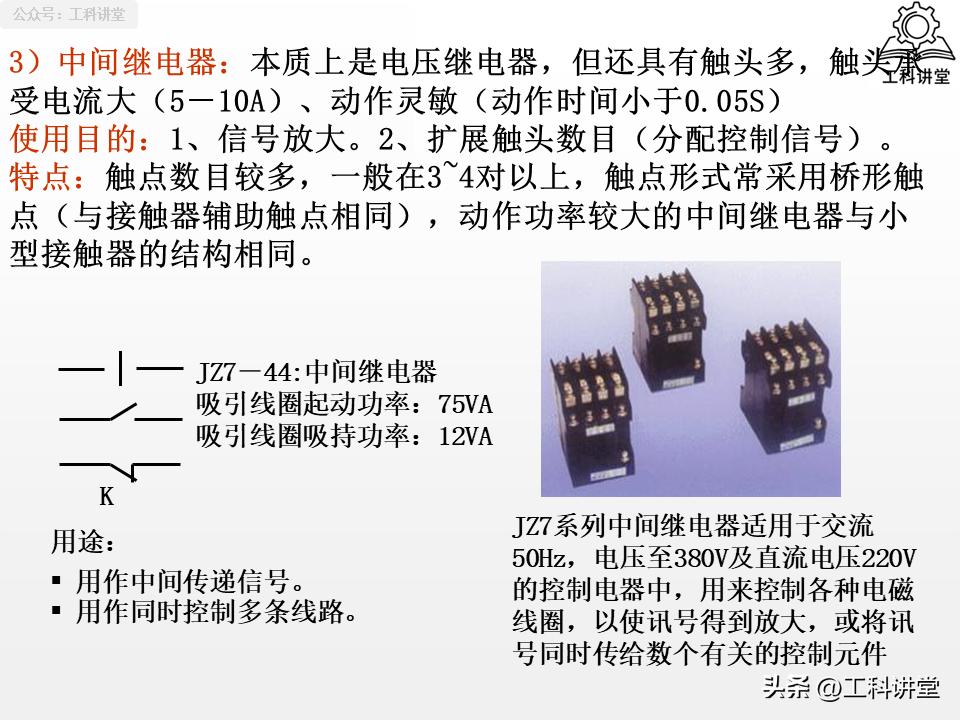

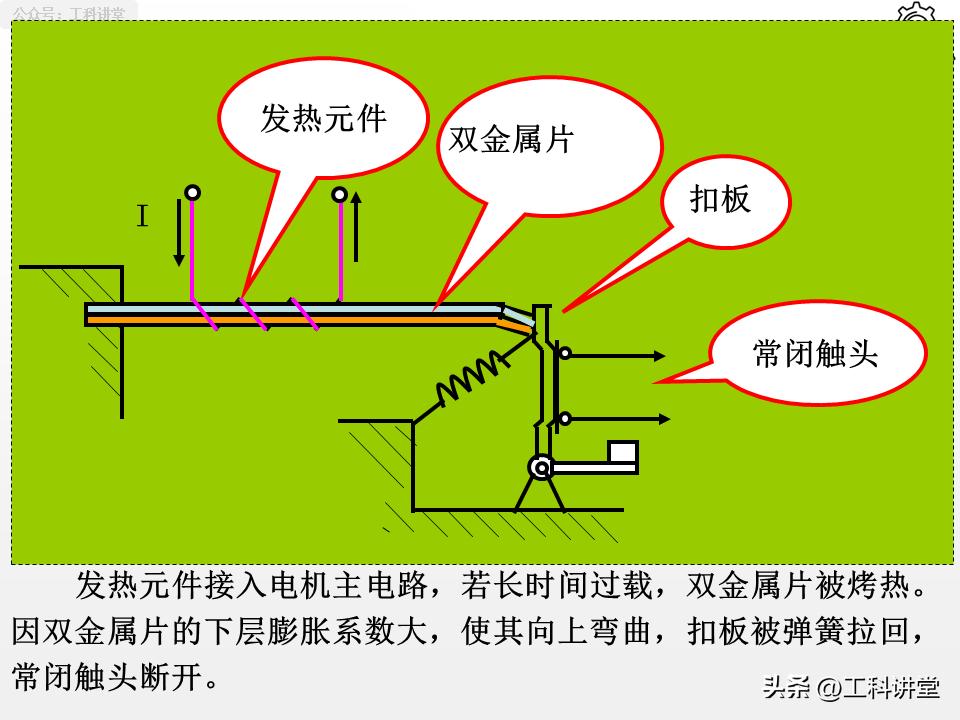

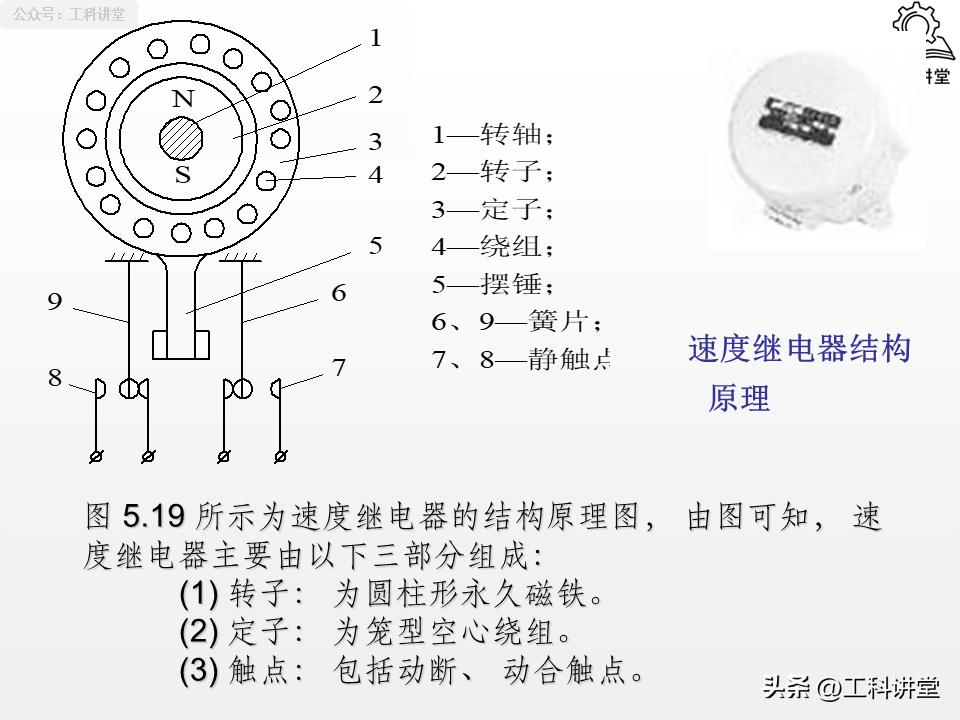

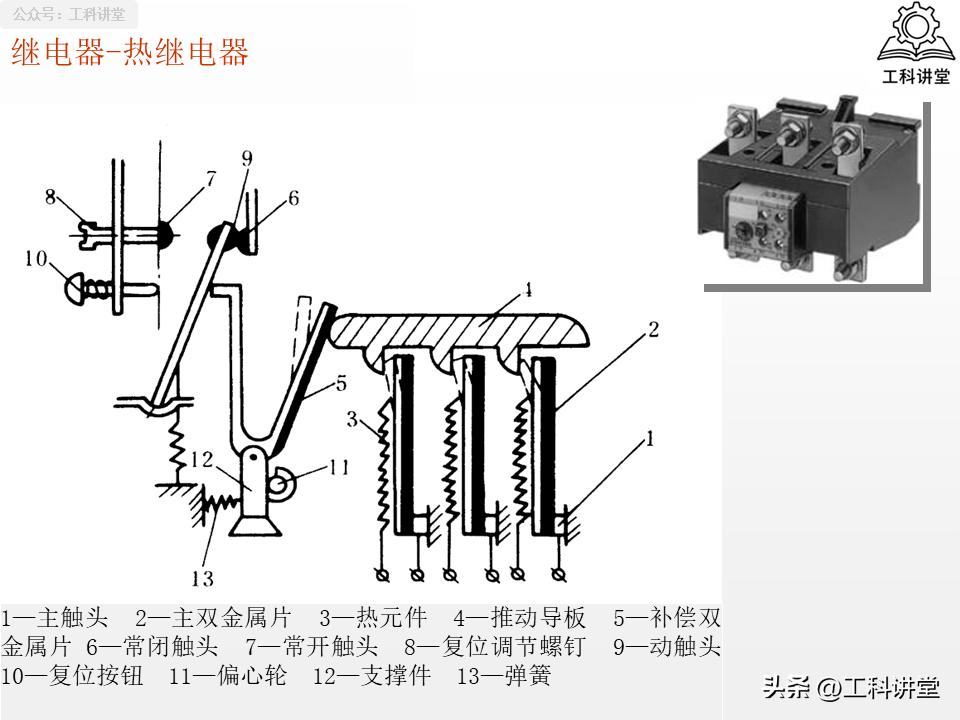

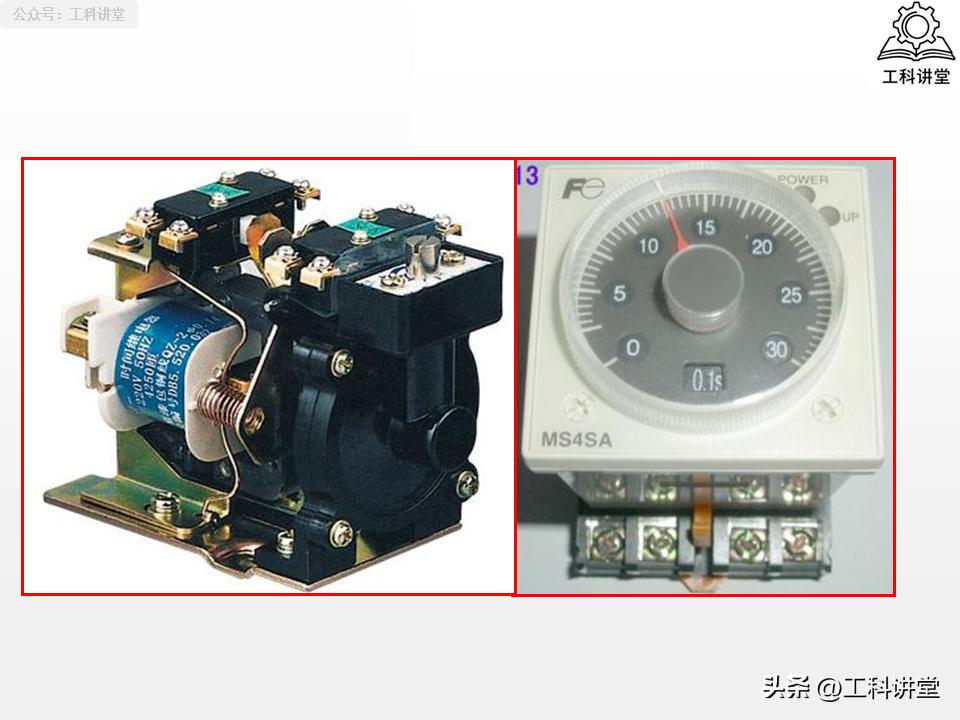

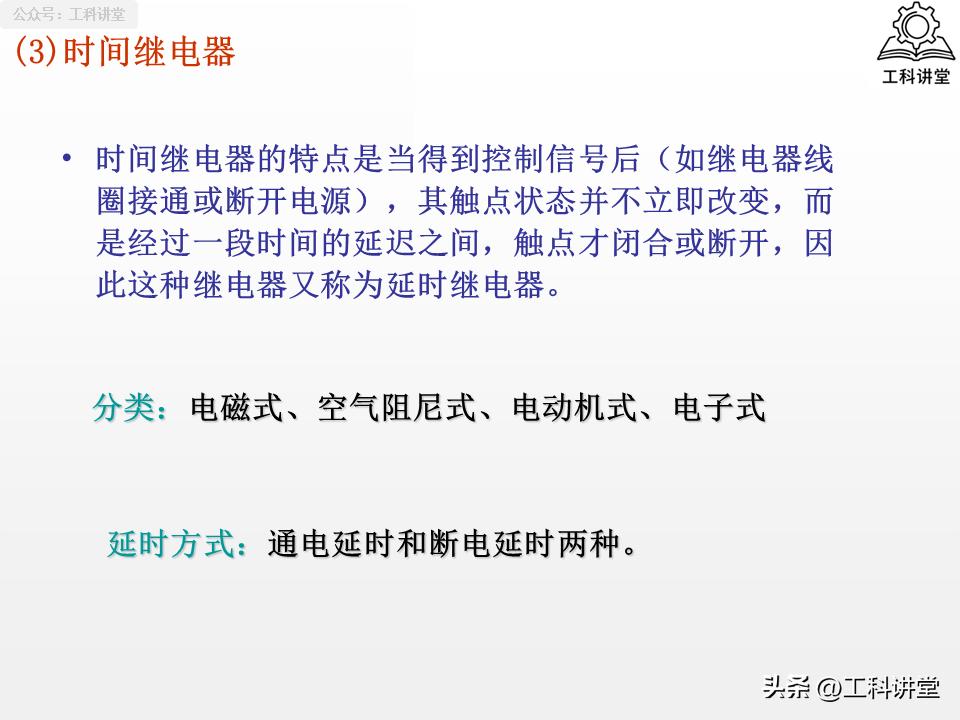

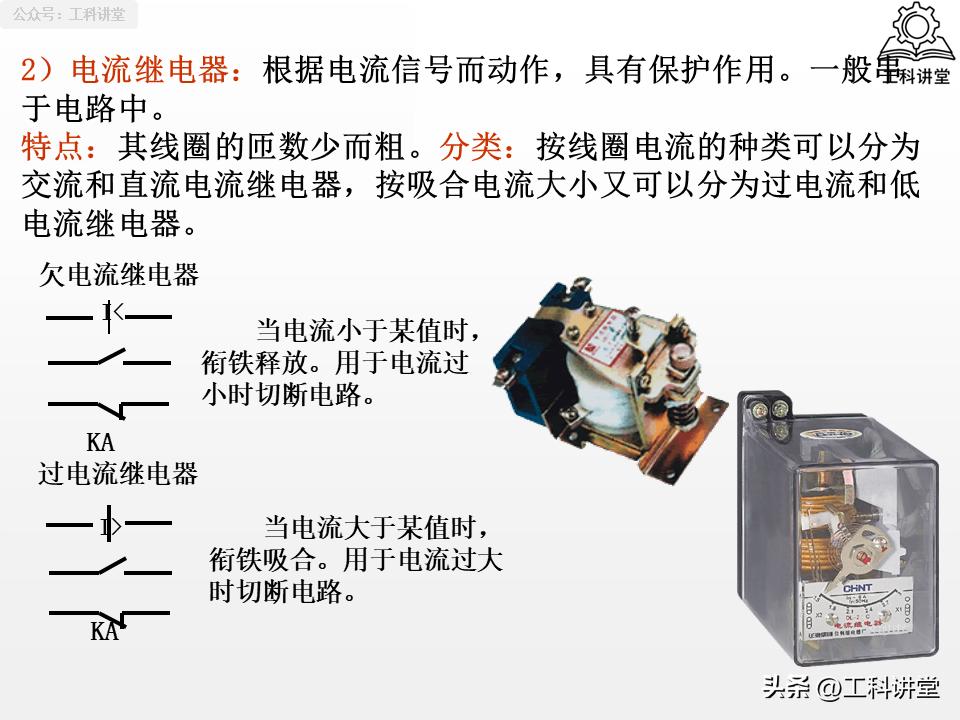

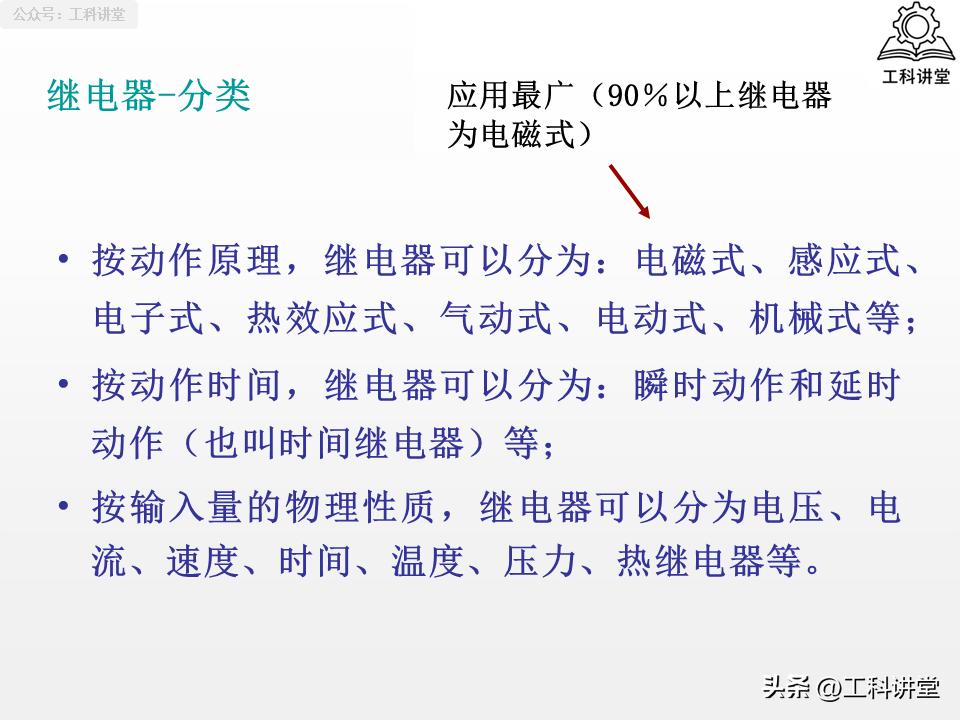

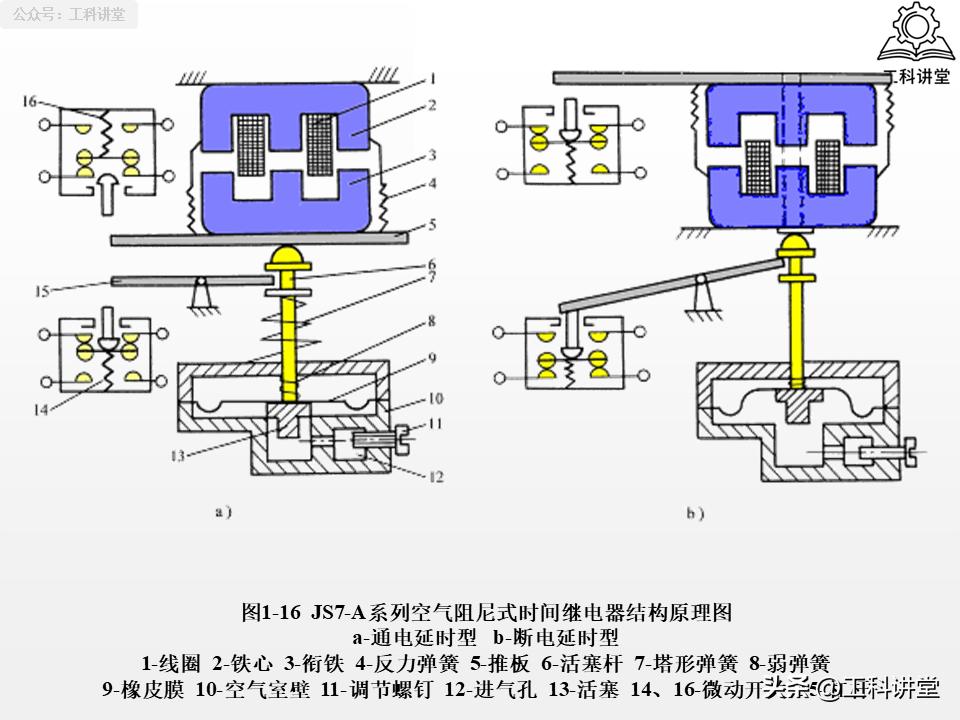

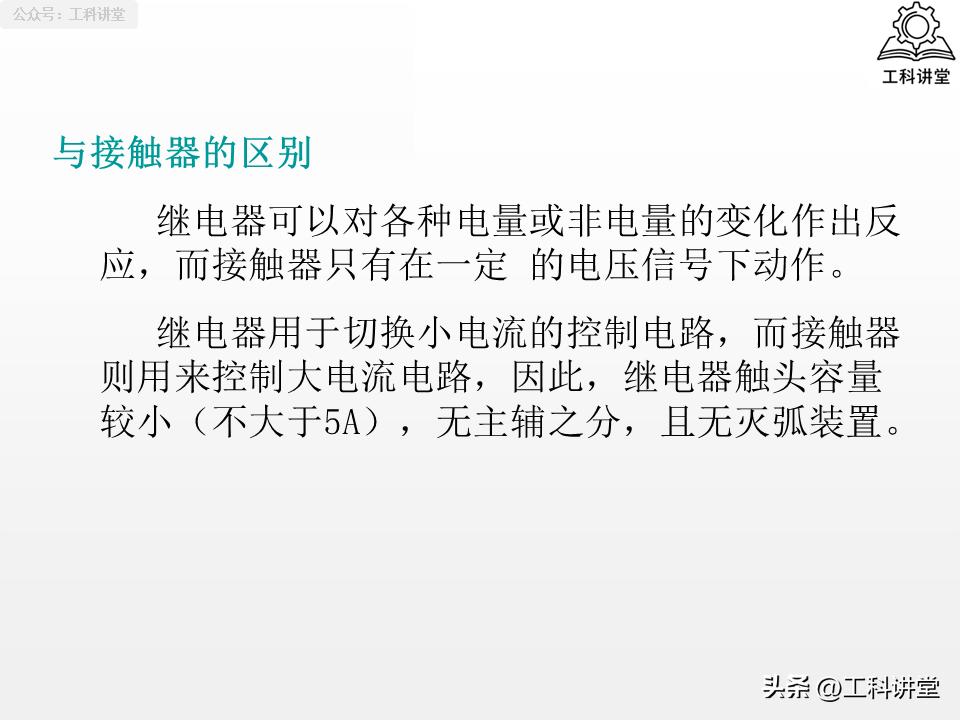

继电器：核心作用是信号转换与电路保护，与接触器的核心区别在于触头容量小、无专门灭弧装置，仅适用于小电流控制电路。继电器品类繁多，电磁式、热继电器、时间继电器、速度继电器是工业中最常用的类型，可实现过载、电压异常、延时、转速检测等多种信号的感知与控制。

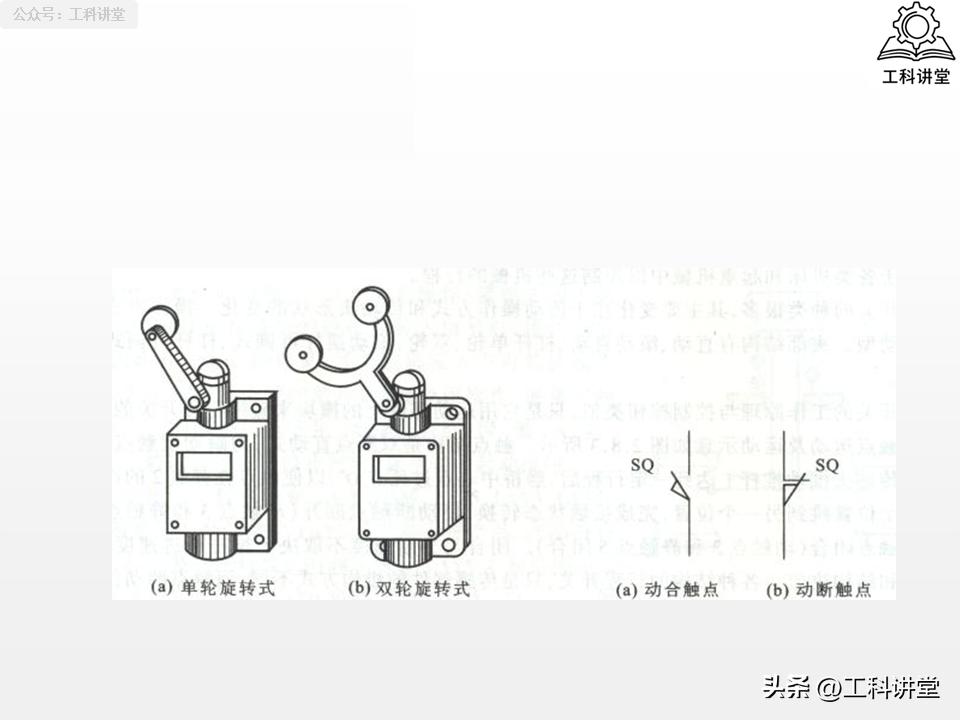

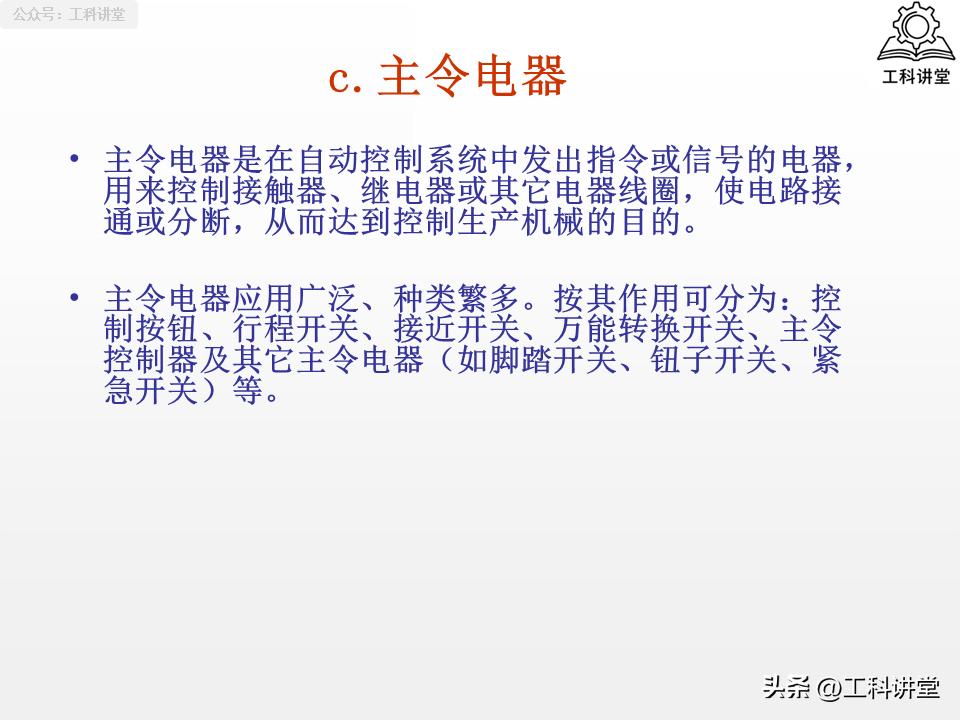

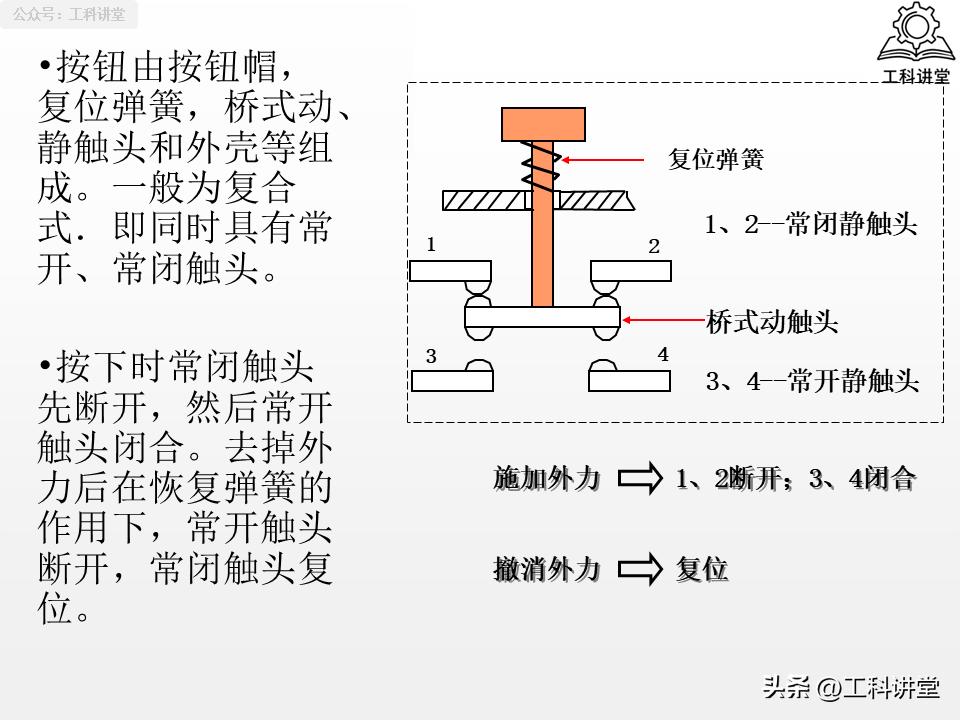

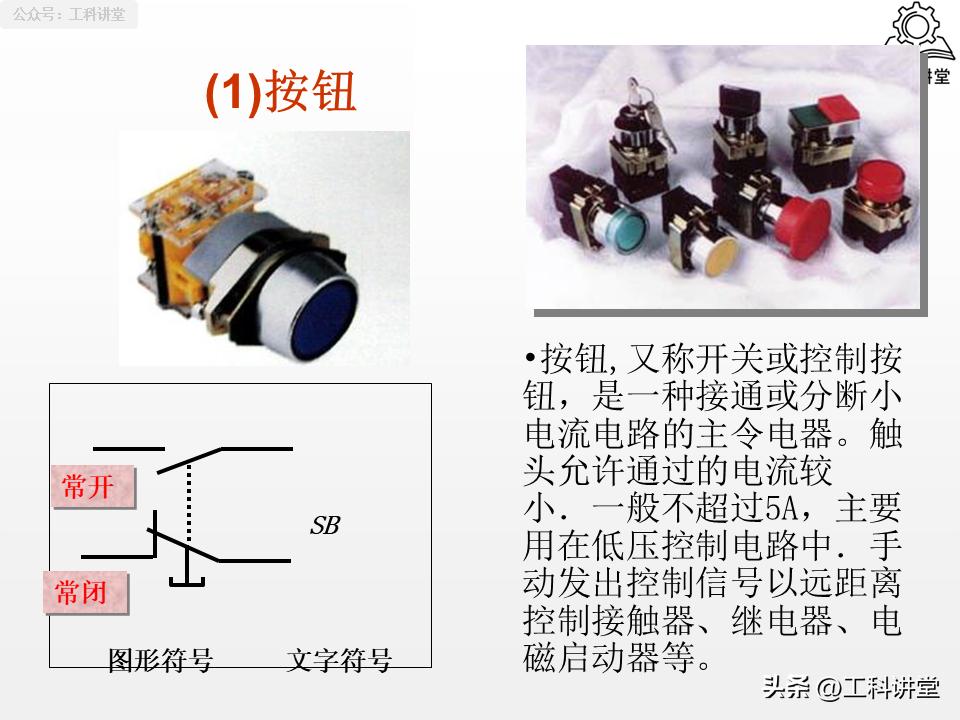

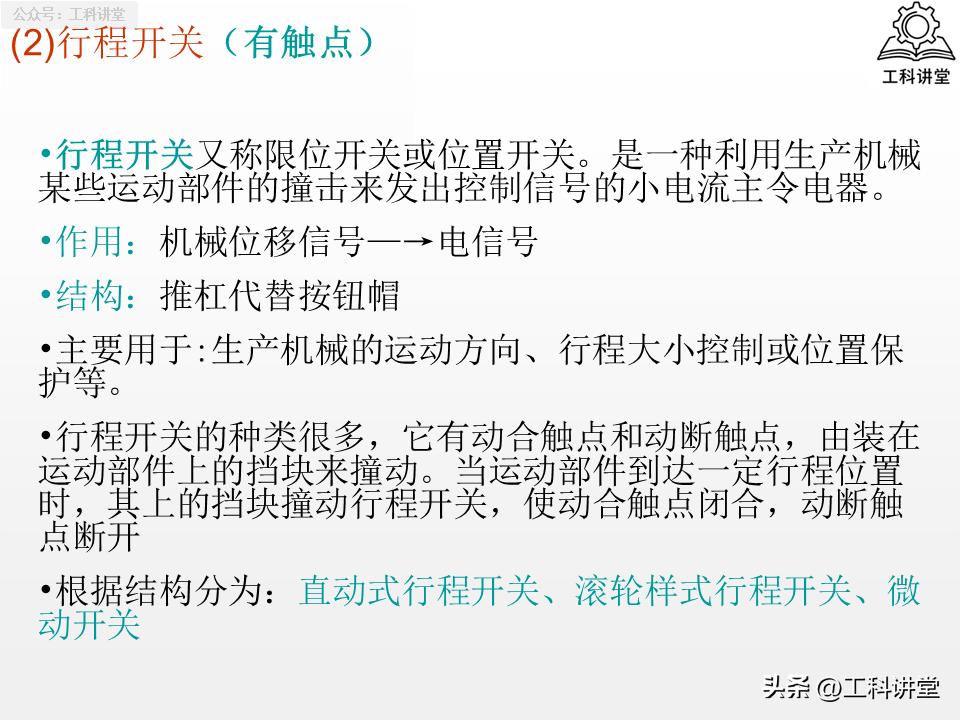

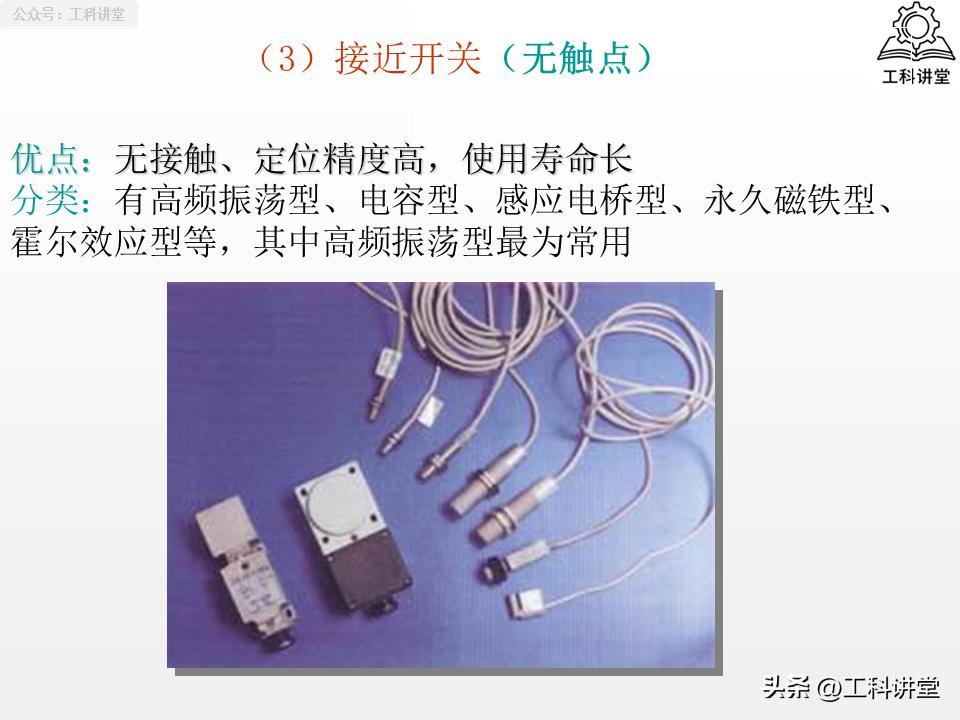

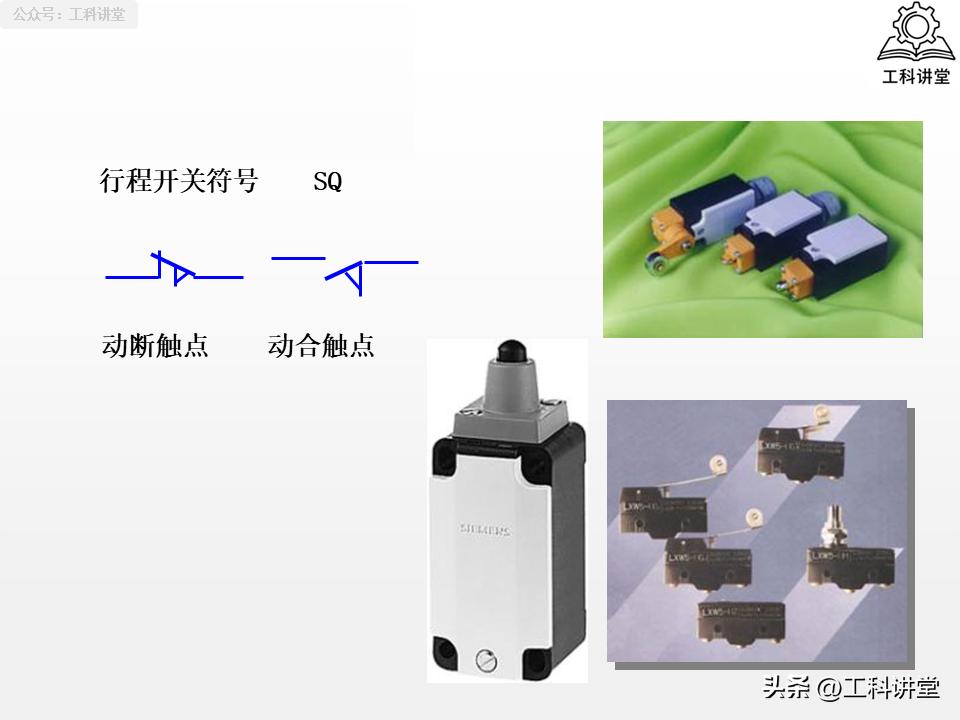

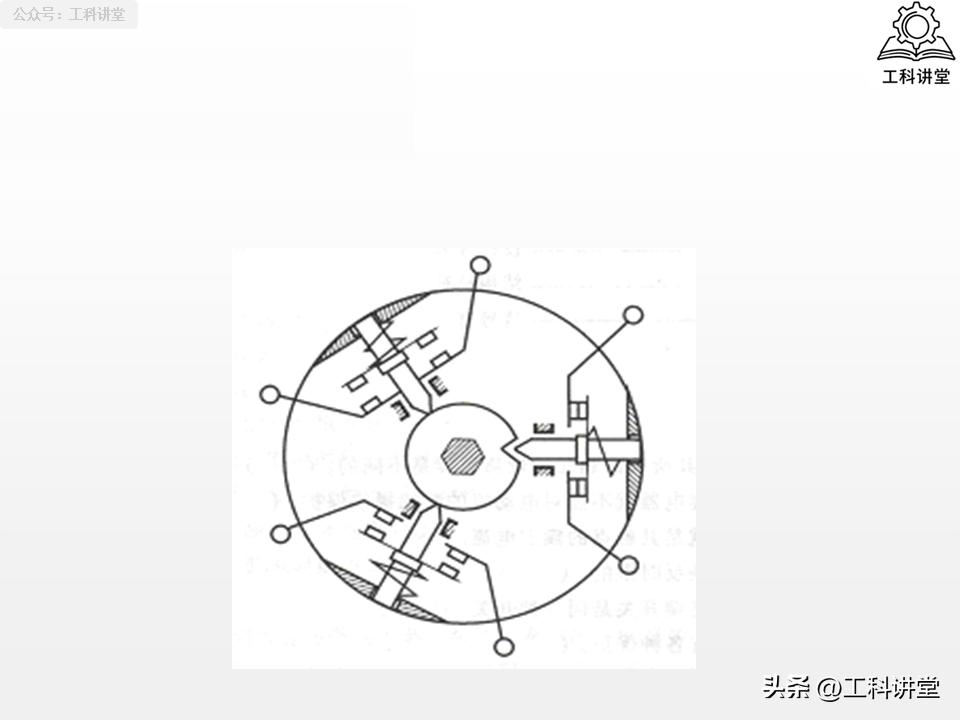

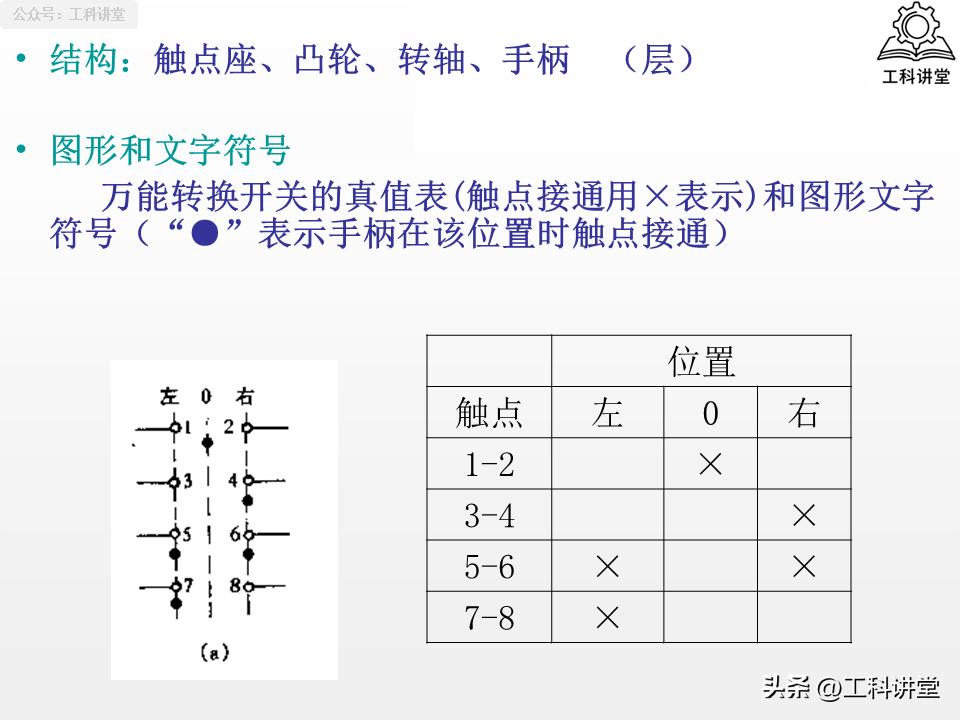

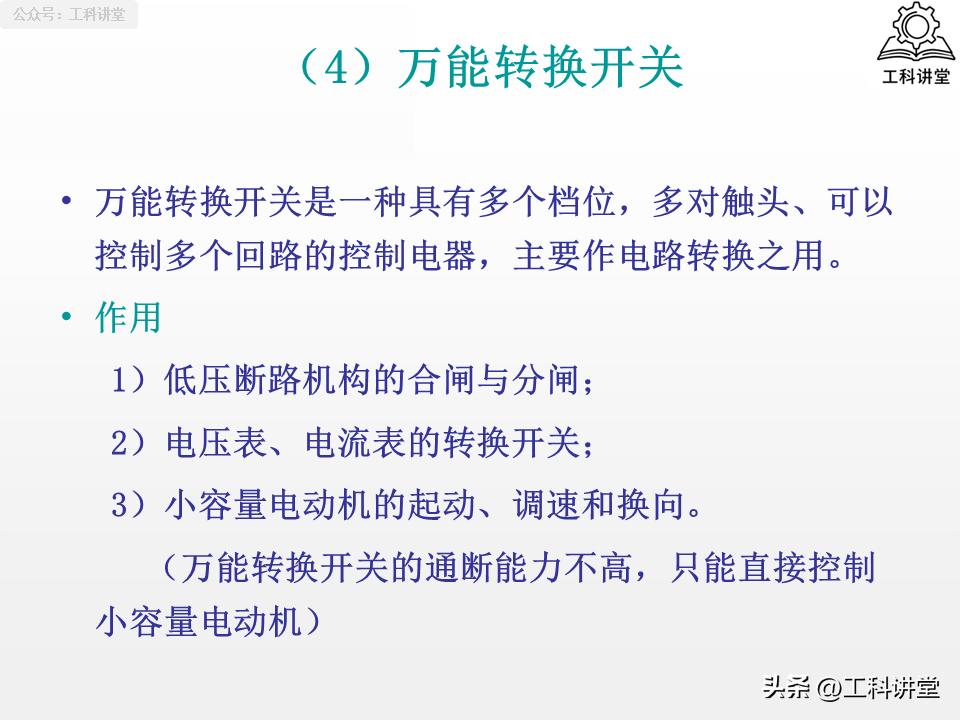

主令电器：是控制系统的 “人机交互端”，负责发送操作指令和实现设备位置检测，将机械信号转化为电信号。按钮、行程开关、接近开关都属于主令电器，是操作人员控制设备、设备实现自动位置限位的核心元件。
熔断器：电路短路保护的基础元件，需串联在被保护电路中，当电路发生短路时，熔体因过热熔断，快速切断故障电流，避免故障扩大。根据应用场景不同，分为插入式、螺旋式、有填料封闭管式等多种结构，适配不同的低压电路保护需求。
自动空气开关：又称断路器，是低压配电中的综合保护元件，集成了短路、过载、欠压和失压保护功能，相当于刀开关、熔断器、热继电器的组合。其最大优势是故障跳闸后无需更换元件，复位后即可重新使用，灭弧能力强，能可靠断开短路电流。
二、7种控制线路

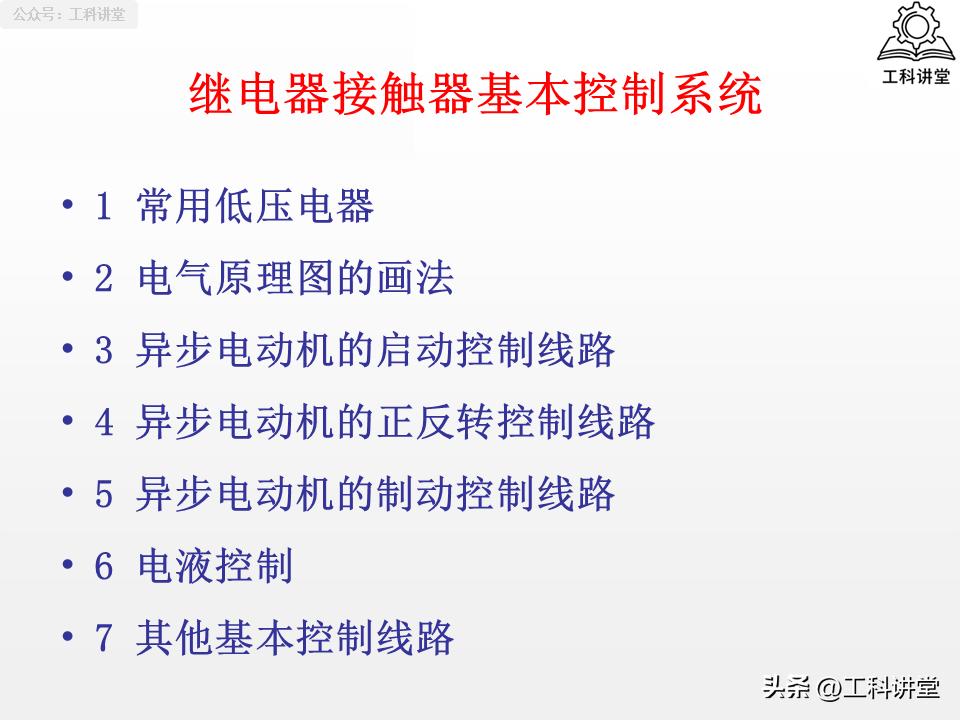

掌握低压电器的特性后，关键在于将其组合成满足工业需求的控制线路，继电器接触器技术的 7 大核心控制线路，覆盖了异步电机控制的所有基础场景，也包含了电气控制的基本逻辑，是技术应用的核心。
电气原理图画法：这是所有线路学习的基础，需严格遵循国家标准的图形和文字符号，按照 “主电路左置、控制电路横置”“元件按功能绘制、非实际布置” 等原则绘制，能看懂、画准原理图，是线路设计和故障排查的前提。
异步电动机启动线路：针对电机启动的不同需求设计，分直接启动和降压启动两类，其中 Y-降压、自耦变压器降压是最常用的降压启动方式，此外还有适配大容量电机的软启动线路，需根据电机容量和负载轻重选择。
异步电动机正反转线路：通过两个接触器调换电源相序实现电机双向运转，核心设计要点是加入电气互锁逻辑，避免两个接触器同时吸合造成电源短路，是实现设备往复运动的基础线路。
异步电动机制动线路：解决电机断电后的惯性停车问题，主要有反接制动、能耗制动和机械制动三种方式，反接制动制动效果快，能耗制动能量损耗小、制动平稳，可根据设备的制动精度要求选择。
电液控制线路：实现电气控制与液压系统的结合，通过电磁阀、电磁线圈等元件控制液压泵、液压缸的动作，适用于精密机床液压滑台等需要液压驱动的设备，是跨领域的基础控制线路。
点动与连续控制线路：是最基础的电机控制线路，点动控制适用于设备调试、对刀等短时操作，连续控制通过接触器自锁触点实现，两者的组合设计能满足设备不同工况的运行需求。

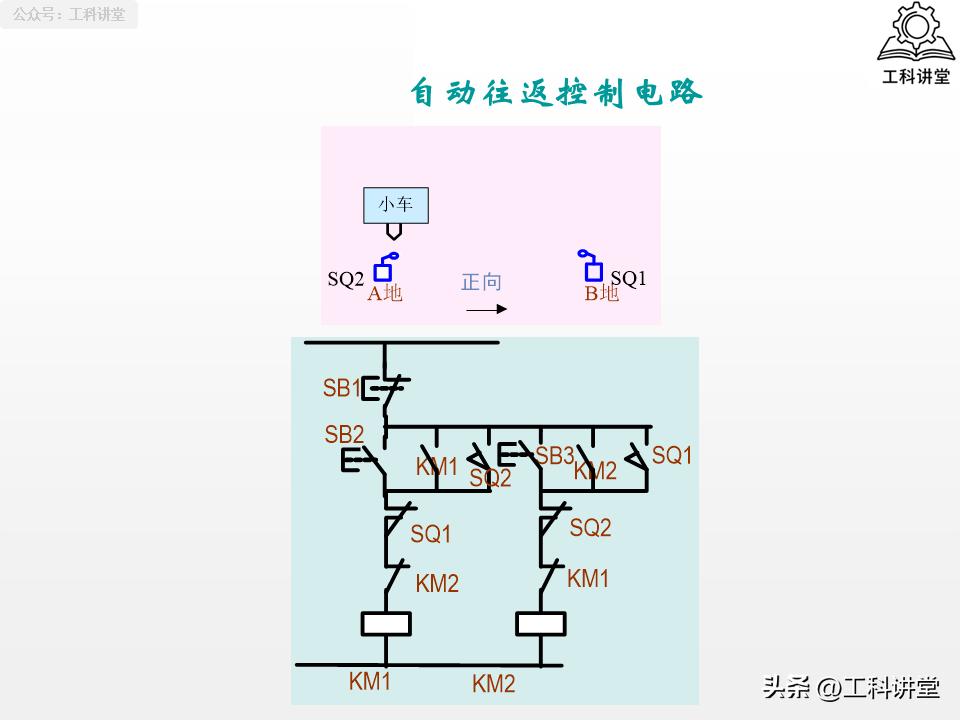

综合基础控制线路：包含多地点控制、顺序起停、自动循环控制三类，针对工业生产中多岗位操作、多设备联动、设备自动往复运行的需求设计，是基础线路的综合应用，也是学习复杂联动控制的铺垫。
PPT讲义介绍继电器指点点（文末查看PPT讲义源文档+延伸干货）
