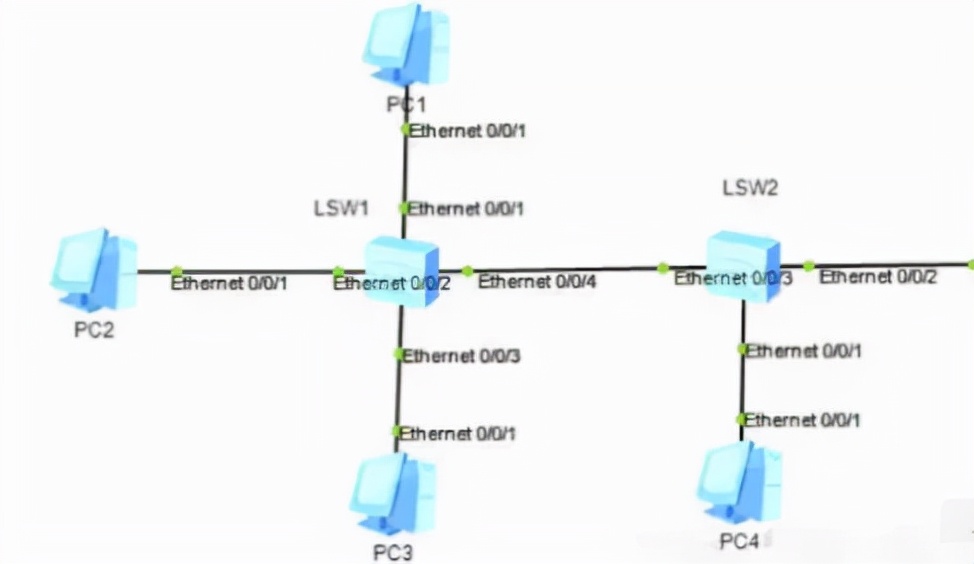

还是这个拓扑图：
假设：
PC1的ip地址：192.168.1.1/24 连接LSW1交换机端口Ethernet 0/0/1
PC2的IP地址：192.168.1.2/24 连接LSW1交换机端口Ethernet 0/0/2
PC3的ip地址: 192.168.1.3/24 连接LSW1交换机端口Ethernet 0/0/3
PC4的ip地址: 192.168.1.4/24 连接LSW2交换机端口Ethernet 0/0/1
现在要让pc1与pc2互访，p1与pc3不能互通，pc1与pc4也不能互访，如何来配置交换机？（今天我们就以华为交换机为例）。
交换机配置(以华为交换机为例）
1、配置LSW1
system-view //进入系统视图
sysname sw1 //给交换机命名
vlan 10 //创建VLAN10
sw1-vlan10
vlan 20 //创建VLAN20
sw1-vlan20
display vlan //显示VLAN信息
sw1-vlan20
quit //退回上一级视图
interface Ethernet 0/0/1 //进入以太网接口0/0/1
sw1-Ethernet0/0/1
port link-type access //配置接口类型为Access
sw1-Ethernet0/0/1
port default vlan 10 //分配接口给VLAN10
sw1-Ethernet0/0/1
quit //退回上一级视图
interface Ethernet 0/0/2 //进入以太网接口0/0/2
sw1-Ethernet0/0/2
port link-type access //配置接口类型为Access
sw1-Ethernet0/0/2
port default vlan 10 //分配接口给VLAN10
sw1-Ethernet0/0/2
quit //退回上一级视图
interface Ethernet 0/0/3 //进入以太网接口0/0/3
sw1-Ethernet0/0/3
port link-type access //配置接口类型为Access
sw1-Ethernet0/0/3
port default vlan 20 //分配接口给VLAN20
sw1-Ethernet0/0/3
display vlan //显示VLAN信息
小结：在LSW1中，把pc1与pc2分配在了vlan10,把pc3分配到了vlan20中。
2、LSW2交换机配置
命令与上面类似，就不一 一注释了,多看几篇就很容易理解。
system-view
sysname sw2
vlan 10 //批量创建VLAN
display vlan
interface Ethernet 0/0/1 //进入pc4的以太网接口0/0/1
sw2-Ethernet0/0/1
port link-type access //配置接口类型为Access
sw2-Ethernet0/0/1
port default vlan 10 //分配接口给VLAN10
sw2-Ethernet0/0/2
display vlan
在LSW2中，主要是把pc4划分给了vlan10
3、验证vlan

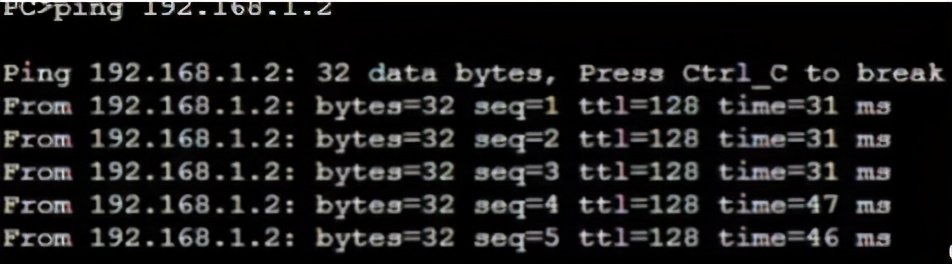

a、测试PC1和PC2的连通性。
因为在同一个vlan且在相同的网段，所以PC1和PC2能够ping通。

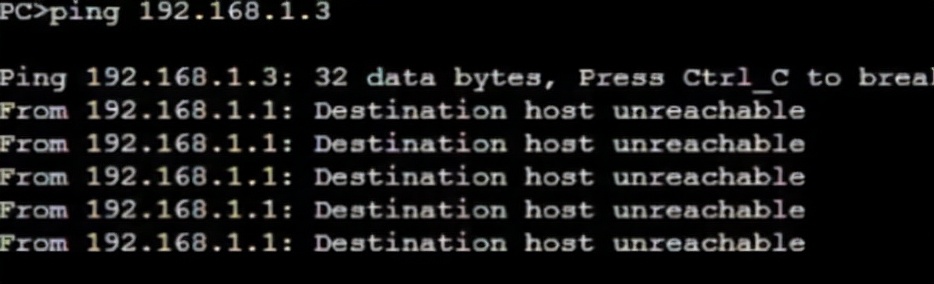

b、测试PC1和PC3的连通性
虽然pc1与pc3的ip地址在同一个网段里面，但PC1和PC3不在同一个vlan中，所以PC1和PC3不能ping通（pc1是属于vlan10，pc3是属于vlan20）。

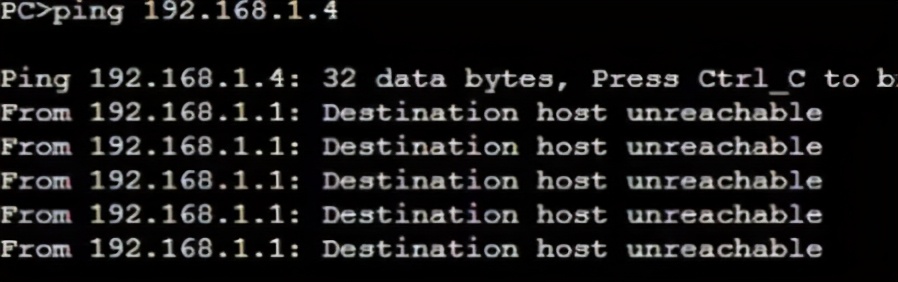

c、测试PC1和PC4的连通性
很明显也pc1与pc4不能ping通，这个是为什么呢？
虽然PC1和PC4在同一个vlan且也在同一个网段中，但是Lsw1和Lsw2交换机没有配置trunk端口，access端口没有tag标记，通不过trunk端口，所以ping不通！
那么问题来了，如何才能让pc1与pc4互通呢？
三、如何使交换机间互相通信
上面我们提到了，pc1是属于LSW1交换机，pc4是属于SLW2交换机，虽然pc1与pc4是划分到了同一个vlan，且ip地址也在同一个网段，但仍然无法互相通信，主要是没有配置trunk接口，我们来配置下。
1、LSW1的配置
interface Ethernet 0/0/4 // 进入交换机1与交换机2连接的接口0/0/4
sw1-Ethernet0/0/4
port link-type trunk //配置接口类型为trunk
sw1-Ethernet0/0/4
port trunk allow-pass vlan 10 20 //trunk口允许通过的VLAN10与vlan20
2、LSW2的配置
interface Ethernet 0/0/3 // 进入交换机1与交换机2连接的接口0/0/3
sw2-Ethernet0/0/3
port link-type trunk //配置接口类型为trunk
sw2-Ethernet0/0/3
port trunk allow-pass vlan 10 20
//trunk口允许通过的VLAN10与vlan20
3、验证trunk接口配置：

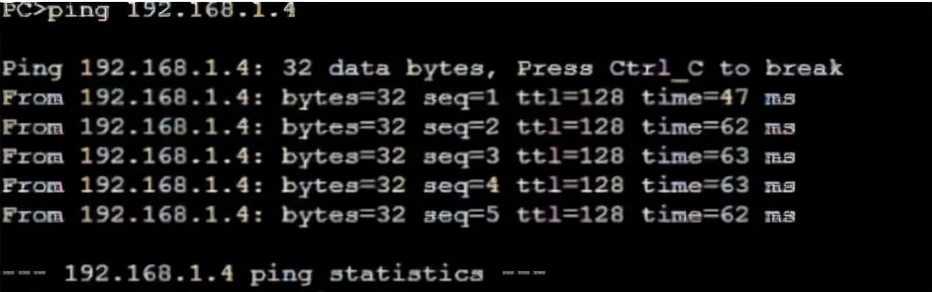

测试PC1和PC4的连通性，并解释原因。
PC1和PC4能够ping通，因为交换机之间设置了trunk接口，使得不同vlan之间能够通过其他的交换机！
最后总结下：
1、什么情况下，我们才会去划分VLAN。
让网络进行逻辑隔绝，才会划分vlan！不同的vlan中，即使在相同的网段也不能ping通，
2、什么情况下，我们才会去配置trunk接口。
要让交换机和交换机之间连通，需要设置trunk接口。
