一张老电工的符号“藏宝图”
你有没有过这种感觉？拿着一张复杂的电路图，看着那些弯弯曲曲的线条和五颜六色的符号，脑子里嗡嗡作响，像是一锅没熬好的粥。明明知道里头藏着用电的秘密，可就是抓不住那根主线。我们常说老电工都是“图里行家”，可那图纸上的门道，又有多少人真正读懂了？

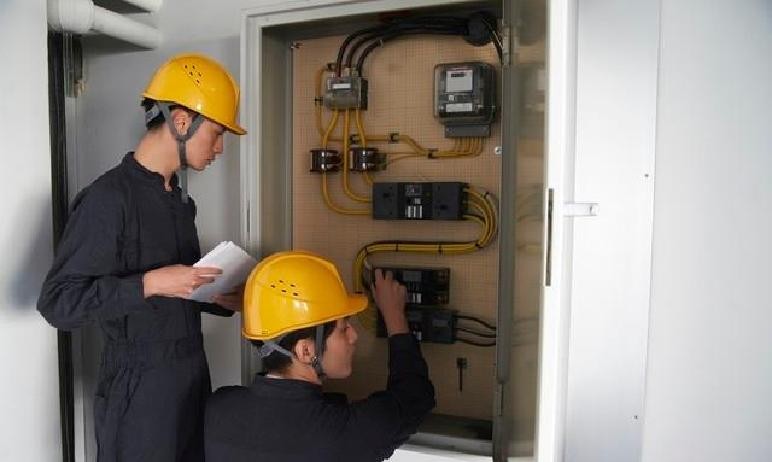

记得我师傅第一次给我看配电箱图纸的时候，我指着上面一个像“8”字倒过来的符号，问：“师傅，这玩意儿是”他一边抽着烟，一边用红铅笔在那上头点了点，“这是三相变压器，懂不懂？三相，就是像我们家跳闸那么粗的电线得有三根，走起来可不得像绣花一样小心？”
他顿了顿，又拿起图上另一个像个小喇叭的符号，“这个是声光控传感器，晚上有人走过来，灯自己就亮了。你瞅瞅这触点，虚线框里头，是不是透着一股子机灵劲儿？”我那时候才明白，原来一张图上头，藏着这么多活泛的东西。
导线那点事儿

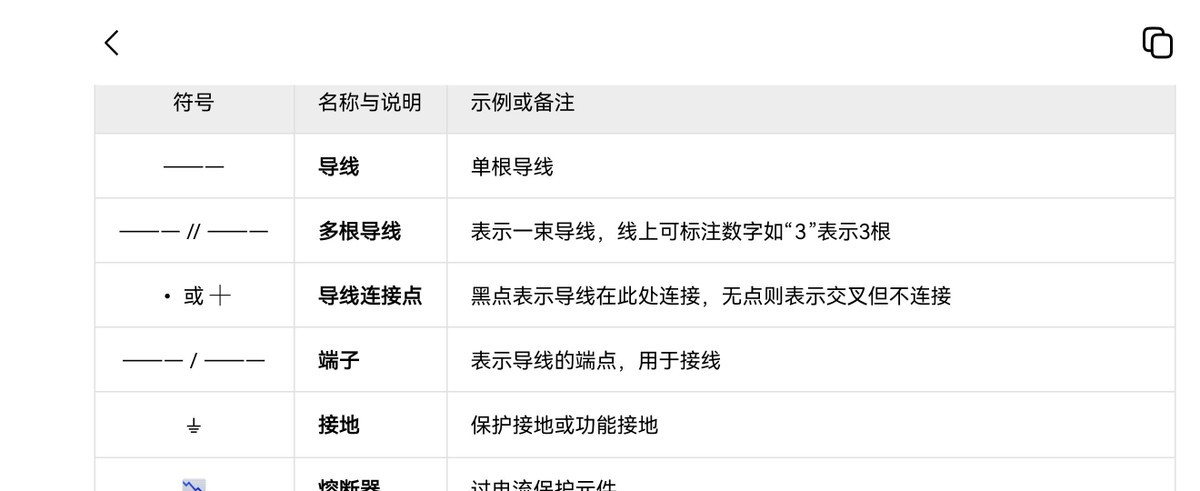

要说电路图里最基础的部分，还得是那些导线符号。单根导线就那么一横，可到了师傅手里，却能玩出花来。他教我认导线连接点的时候，特别强调：“黑点点的地方能连，没点的就别瞎碰。你要是火线和零线在图上画成了直接就穿过去了，那接的时候可就闹笑话了。”
师傅还给我讲过他年轻时候的糗事。有一次接一个车间配电箱，图纸上明明标着“//3”，意思是一束三根导线，结果他手一抖，接成了“//5”。好在后来发现得早，不然那几个设备非得被他“带火”不可。他咂摸着嘴说：“这符号简单，可要是看走了眼，那可不是闹着玩的。”
后来我接手一些老项目，发现不同年代的人画图习惯还真能分出个三六九等。有些图纸上，导线连接点用的是一个小圆圈，有些则直接画个黑点。师傅说，这都是习惯使然，关键是要看懂图例说明。就像我们平时聊天，你用“这事儿”，我可能就说“这个”，意思差不多，但表达方式不同。
开关里头的学问

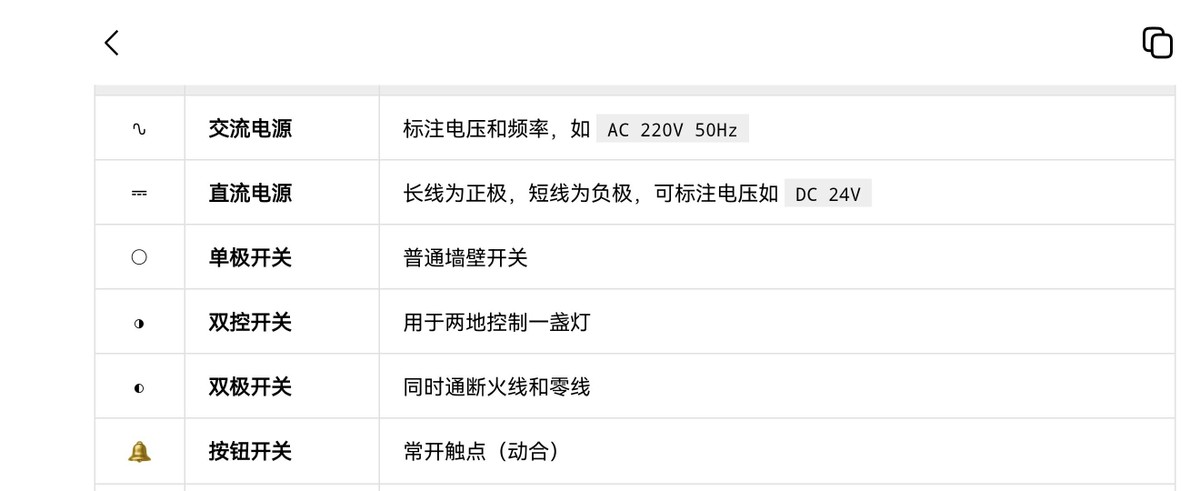

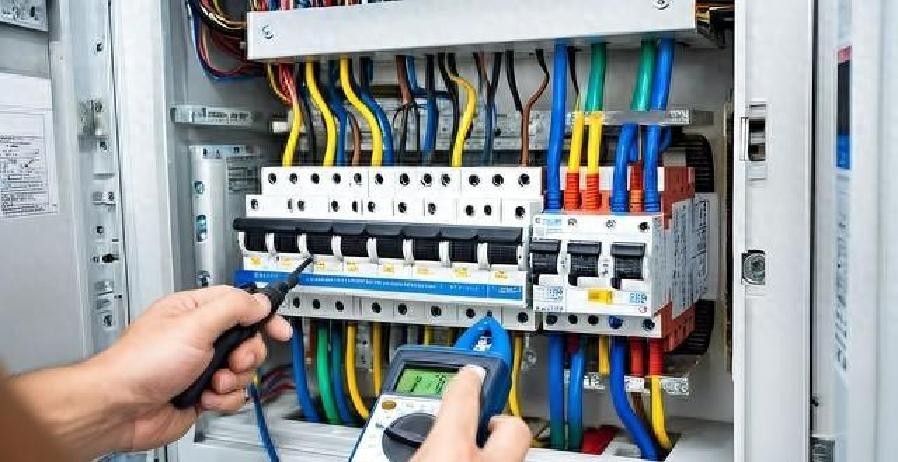

电源和开关是电路图里最显眼的部分。我们常说的“拉闸断电”，其实指的就是断路器这个大家伙。师傅教我认断路器符号的时候，特别强调：“你看这个长方框，里面再画个刀刃，这就是空气开关。现在用的漏电保护器，符号上头会多根小短线，像不像闪电？”
有一次我跟着师傅去一个化工厂检修，看到控制室墙上一张巨大的电气原理图，那上面的开关符号五花八门，有圆的，有方的，还有带箭头的。师傅一边走一边给我解释：“你看这个，是双控开关，床头和门口都能控制灯；这个，是双极开关，能同时切断火线和零线，最保险。”
他还给我讲过个时间继电器的笑话。有一次一个设备老出故障，查来查去发现是时间继电器触点接触不良。他蹲在地上看了半天图，突然拍大腿：“哎呀！这师傅画图的时候，把延时断开的触点画成了延时闭合的！”我一果然图上那个触点是个小圆圈，里面一条线弯着伸出来。师傅说：“这符号明明都在这儿，可你光盯着它就发现不了问题。”
灯具和插座的故事

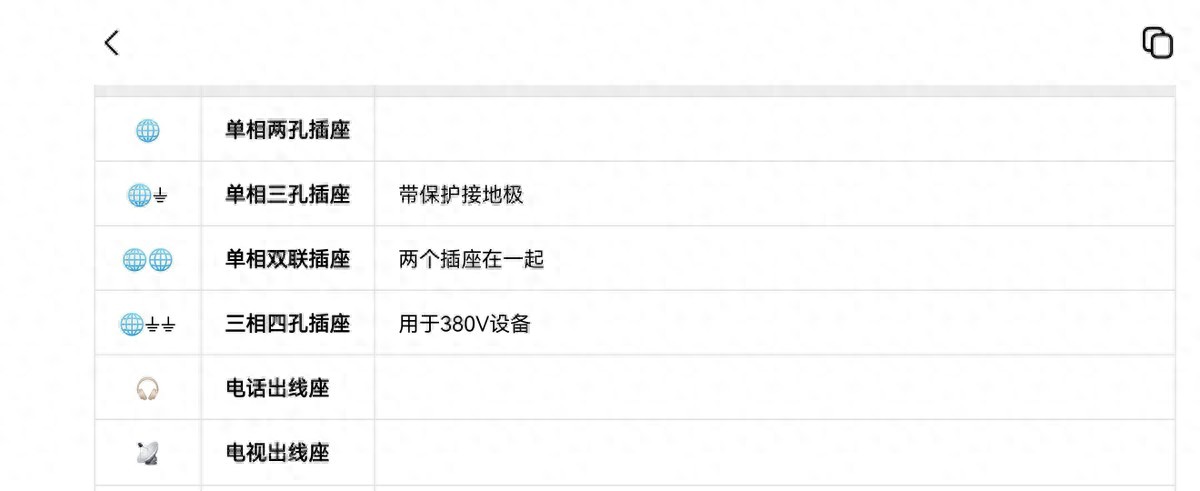

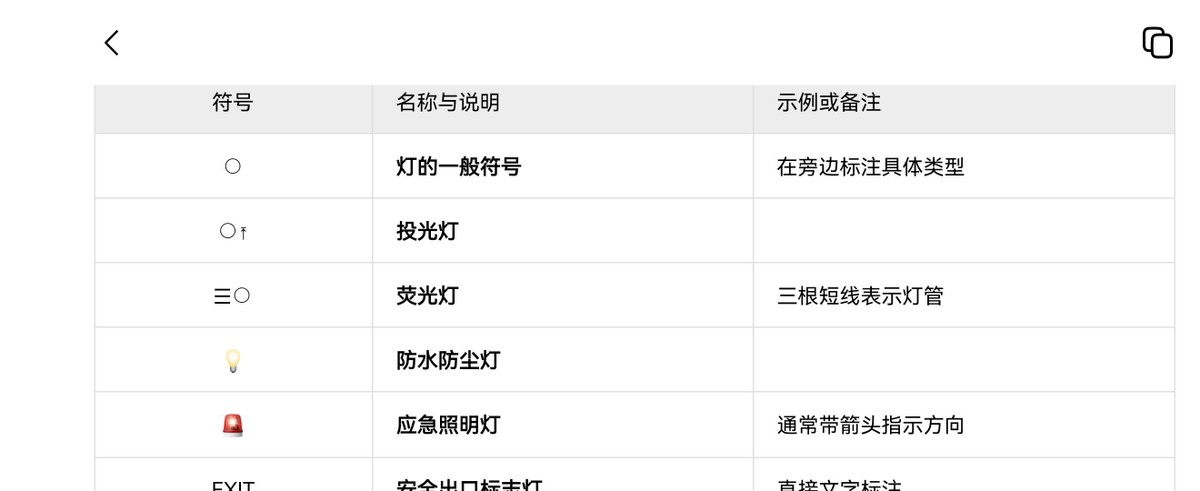

灯具和插座部分，最能看出设计者的心思。有时候一张图上，应急照明灯的符号旁边会带个箭头，师傅说：“那表示灯的照射方向，不能让光打墙上。”还有单相双联插座，就是两个插座挨着画，但符号不同，师傅说：“这是给双控开关准备的，一个开关控制左边，一个控制右边。”
记得有一次去一个宾馆修灯，服务员指着墙上的应急灯说：“师傅，这灯坏了好几天了。”我一看图纸，发现那个应急照明灯的符号旁边还标注了“WLE”，师傅说：“这是应急照明干线，平时不带电，断电了才亮。”我们顺着线路查了半天，果然是个接线盒没拧紧。
后来我接手一些老旧小区的改造，发现有些图纸上的灯具符号特别有意思。比如一个投光灯，画得跟个小探照灯似的；一个防水防尘灯，符号上头还画了圈圈，师傅说：“这是表示灯罩的形状，不是随便画画的。”
仪表和传感器的“小脾气”

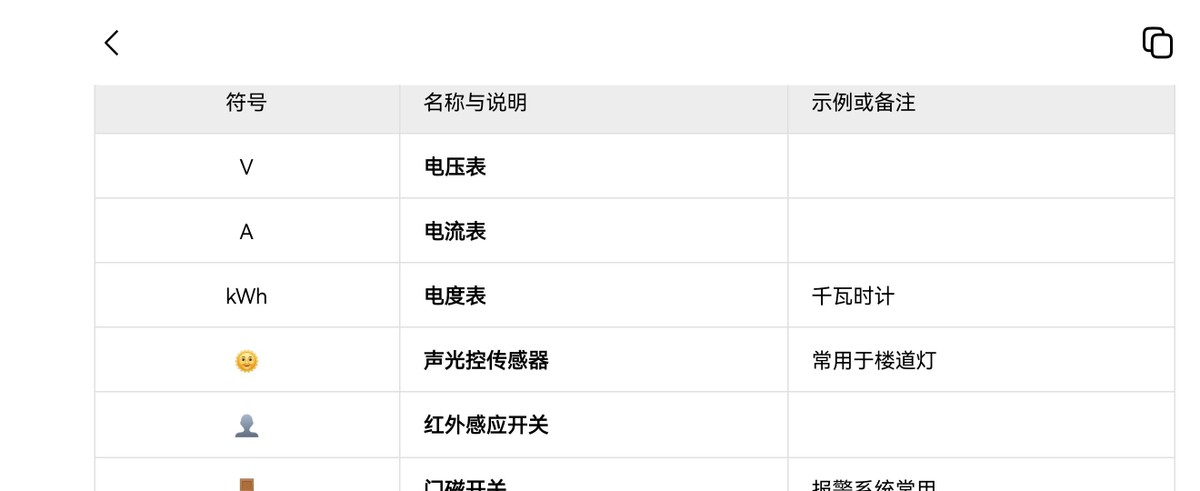

仪表和传感设备这部分，最能考验电工的基本功。电压表、电流表、电度表，这些符号一看就明白，可实际接线的时候，又得考虑电流大小、电压等级。师傅教我认仪表符号的时候，特别强调：“你看这个V，电压表，旁边标注多少伏，不能随便接。那个A，电流表，要是大电流，得用钳形电流表，不能直接串进去。”
声光控传感器这部分，师傅更是拿出了看家本领。他给我演示过如何根据图纸上传感器的符号，判断出是哪种类型的传感器。“你看这个像个小喇叭的符号，带箭头的，这就是声光控，有声音有光才能亮；要是没有箭头，那就是红外感应开关，人走过就亮。”他还给我讲过个有趣的案例，有一次一个楼道灯老自己亮，查来查去发现是声光控传感器太灵敏了，小狗叫一声就亮了。后来我们把灵敏度调低了才解决。
配电箱里的“大家伙”

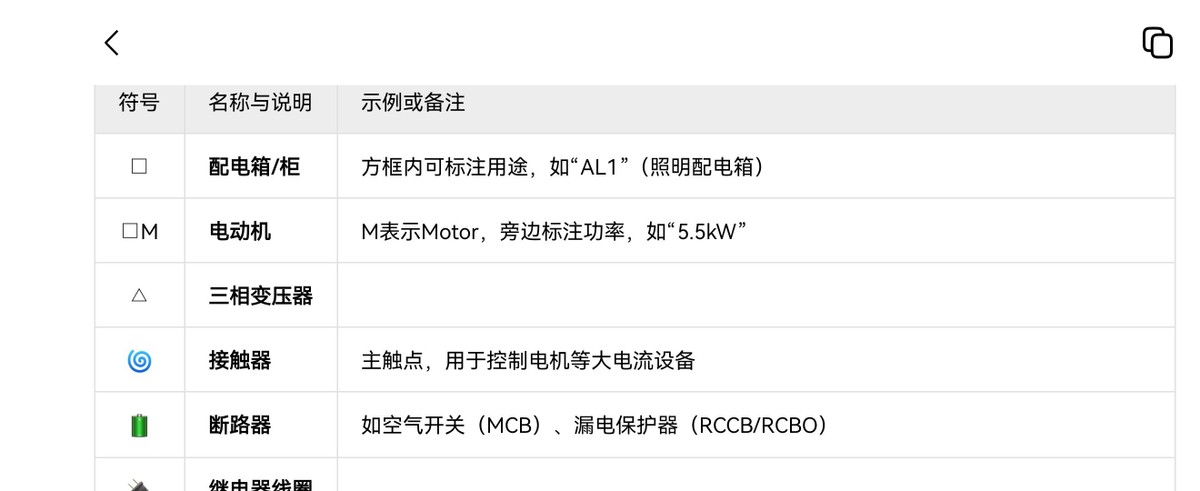

配电箱和柜这部分，最能体现一个电工的经验。配电箱的符号是个方框，里面可以画各种符号，师傅说：“你看这个M，M是Motor，旁边标注5.5kW，这就是个电动机。这个，是三相变压器，一般用在三相四孔插座的图纸上。”
接触器和断路器是配电箱里的“大块头”。师傅教我认接触器符号的时候，特别强调：“你看这个主触点，是个大大的刀刃，旁边还有个线圈，这就是接触器。断路器符号上头，如果是空气开关，会画个刀刃；如果是漏电保护器，会画根小闪电。”他还给我讲过个有趣的案例，有一次一个设备的接触器老跳闸，查来查去发现是电压不稳。后来我们把接触器的整定值调高了才解决。
文字符号里的“暗号”
最考验眼力的，还得是那些文字符号。配电箱、动力干线、照明干线，这些符号看着简单，可要是记混了，后果不堪设想。师傅教我认文字符号的时候，特别强调：“你看这个AL，照明配电箱，AP是动力配电箱，这两个不能混。WP是电力干线，WL是照明干线，这两个也不能混。”
有一次我接手一个项目，图纸上的文字符号和师傅教我的不太一样，我差点就按照自己的理解去接线。好在师傅及时发现，把我拉住了。他拍着我的肩膀说：“小王图纸上的符号就像我们平时说话，虽然各有各的腔调，但意思得对。你光盯着符号得结合实际去理解。”
安全第一，颜色是关键
师傅给我了几个要点。看图前一定要看图例说明；符号必须和文字标注结合来看；第三，安全第一，实际操作前一定要验电；第四，颜色规范要记牢，火线红，零线蓝，接地黄绿。
师傅说：“这些符号看着简单，可要是看走了眼，那可不是闹着玩的。我们做电工的，手里掌握的是别人的用电安全，不能有半点马虎。”
现在师傅教我的不仅仅是那些符号，更是一种严谨的工作态度。一张小小的电路图，里头藏着多少学问，多少经验，多少小心思，只有真正用心去才能读懂它的“语言”。
这电路图里的门道，是不是比我们想象的要丰富得多？
