1. 基本概念
虽然 Qt 已经内置了很多的控件, 但是不能保证现有控件就可以应对所有场景.
很多时候我们需要更强的 "自定制" 能力.
Qt 提供了画图相关的 API, 可以允许我们在窗上绘制任意的图形形状, 来完成更复杂的界面设计.
绘图 API 核心类：
说明
QPainter
"绘画者" 或者 "画家". 用来绘图的对象, 提供了⼀系列 drawXXX 方法, 可以允许我们绘制各种图形.
QPaintDevice
"画板". 描述了 QPainter 把图形画到哪个对象上. 像我们之前用过的 QWidget 也是⼀种 QPaintDevice (QWidget 是 QPaintDevice 的子类) .
QPen
"画笔". 描述了 QPainter 画出来的线是什么样的.
QBrush
"画刷". 描述了 QPainter 填充一个区域是什么样的.
绘图 API 的使用, 一般不会在 QWidget 的构造函数中使用, 而是要放到 paintEvent 事件中.
关于 paintEvent
paintEvent 会在以下情况下被触发:
因此, 如果把绘图 api 放到构造函数中调用, 那么一旦出现上述的情况, 界面的绘制效果就无法确保符合预期了.
2. 绘制各种形状 2.1 绘制线段
void drawLine(const QPoint &p1, const QPoint &p2);参数：
void drawLine ( int x1, int y1, int x2, int y2 );参数：
示例：
1、在 "widget.h" 头文件中声明绘图事件；
class Widget : public QWidget
{
Q_OBJECT
public:
Widget(QWidget *parent = nullptr);
~Widget();
// 声明绘图事件
void paintEvent(QPaintEvent *event);
private:
Ui::Widget *ui;
};2、在 "widget.cpp" 文件中重写 paintEvent() 方法；
void Widget::paintEvent(QPaintEvent *event)
{
(void)event;
// 实例化画家对象 this：表示的是在当前窗口中绘画，即绘图设备
QPainter painter(this);
// 1. 画一条线
// painter.drawLine(50, 50, 500, 50);
// 2. 再画一条线
painter.drawLine(QPoint(50, 50), QPoint(500, 50));
}实现效果如下：
2.2 绘制矩形
void QPainter::drawRect(int x, int y, int width, int height)；参数：
示例：
void Widget::paintEvent(QPaintEvent *event)
{
(void)event;
// 实例化画家对象 this：表示的是在当前窗口中绘画，即绘图设备
QPainter painter(this);
// 绘制矩形
painter.drawRect(100, 100, 300, 150);

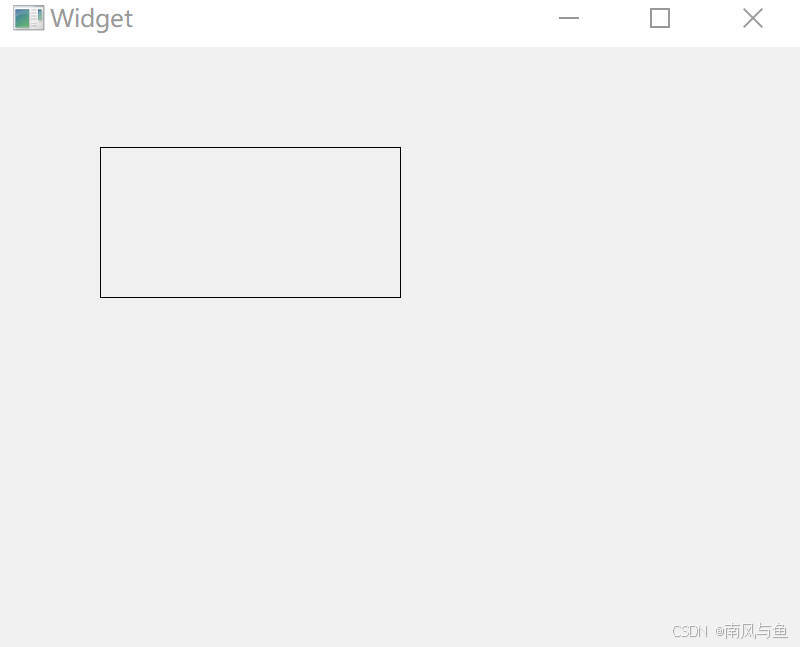

}实现效果如下：
2.3 绘制圆形
void QPainter::drawEllipse(const QPoint ¢er, int rx, int ry)参数：
示例：
void Widget::paintEvent(QPaintEvent *event)
{
(void)event;
// 实例化画家对象 this：表示的是在当前窗口中绘画，即绘图设备
QPainter painter(this);
// 绘制圆
painter.drawEllipse(QPoint(300, 300), 100, 100);
}

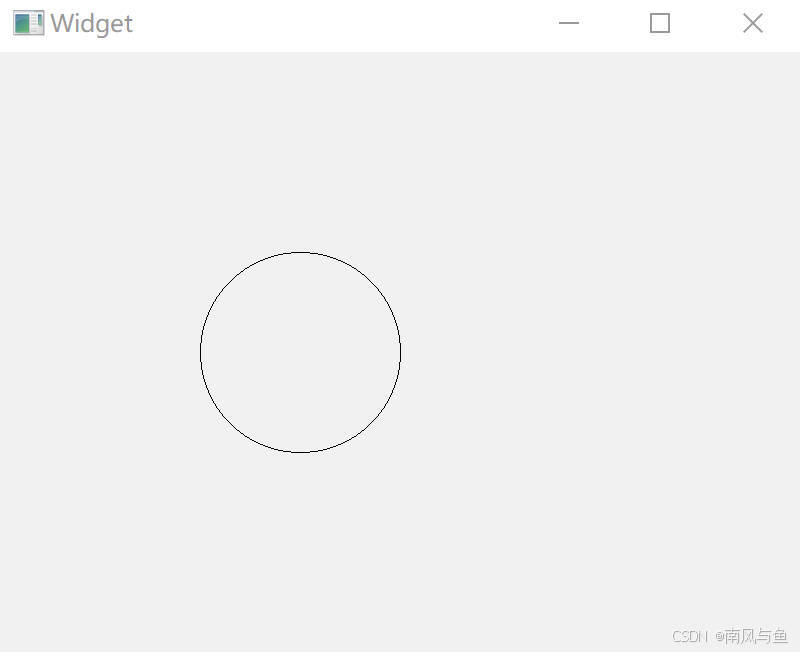

实现效果如下：
2.4 绘制文本
QPainter类 中不仅提供了绘制图形的功能，还可以使用 QPainter::drawText() 函数来绘制文字，也可以使用 QPainter::setFont() 设置字体等信息。
示例：
void Widget::paintEvent(QPaintEvent *event)
{
(void)event;
// 实例化画家对象 this：表示的是在当前窗口中绘画，即绘图设备
QPainter painter(this);
// 设置字体
QFont font("华文行楷", 25);
painter.setFont(font);
// 设置画笔颜色
painter.setPen(Qt::blue);
// 画文字
painter.drawText(300, 250, "草长莺飞");

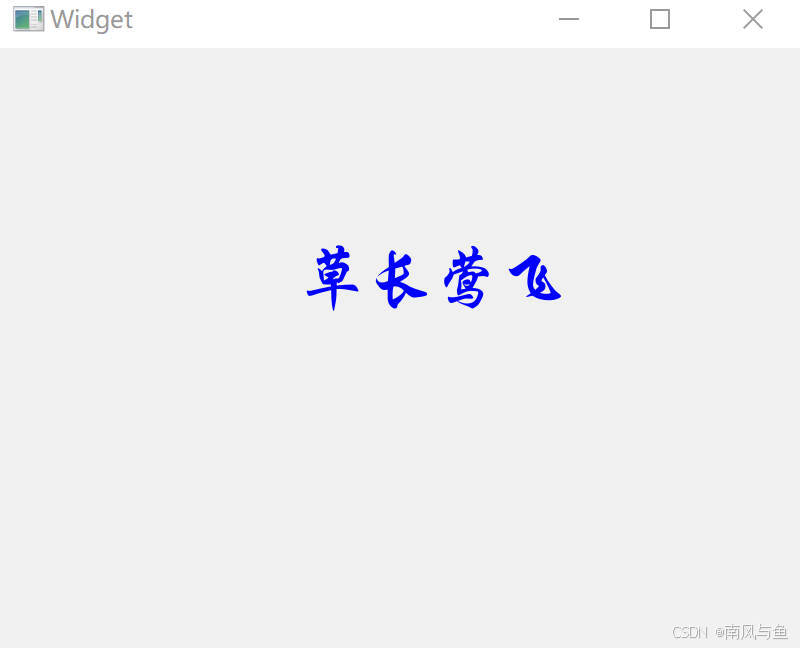

}实现效果如下：
2.5 设置画笔
QPainter 在绘制时，是有一个默认的画笔的。在使用时也可以自定义画笔。在 Qt 中，QPen类中定义了 QPainter 应该如何绘制形状、线条和轮廓。同时通过 QPen类 可以设置画笔的线宽、颜色、样式、画刷等。
画笔的颜色可以在实例化画笔对象时进行设置，画笔的宽度是通过 setWidth() 方法进行设置，画笔的风格是通过setStyle(）方法进行设置，画笔的颜色主要是通过 QColor 类设置，设置画刷主要是通过 setBrush() 方法。

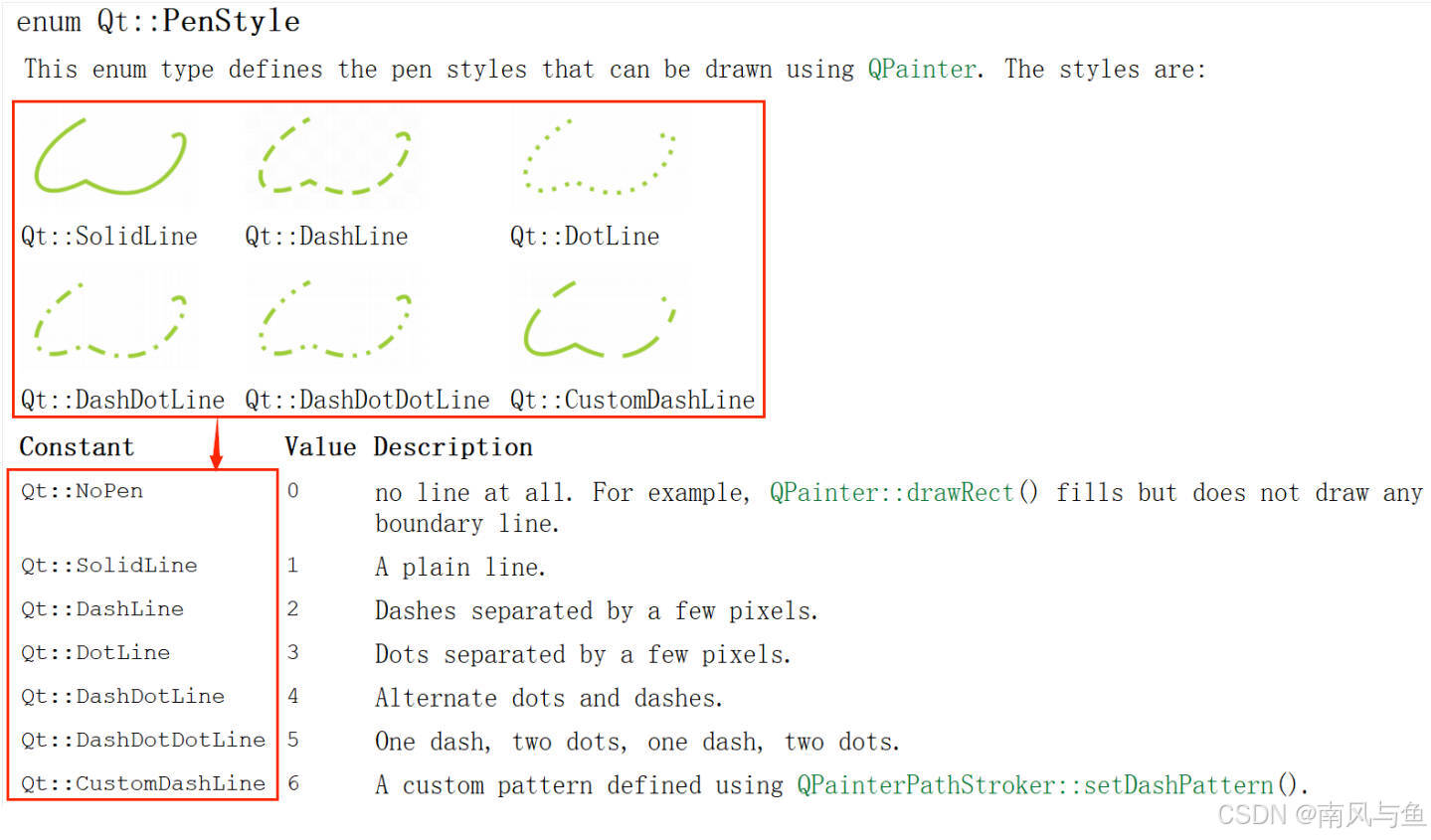

画笔的风格有：
示例：画笔的使用
void Widget::paintEvent(QPaintEvent *event)
{
(void)event;
// 实例化画家对象 this：表示的是在当前窗口中绘画，即绘图设备
QPainter painter(this);
// 设置画笔
QPen pen(QColor(0, 255, 255));
// 设置画笔宽度
pen.setWidth(5);
// 设置画笔风格
pen.setStyle(Qt::DashLine);
// 让画家使用画笔
painter.setPen(pen);
// 绘制圆
painter.drawEllipse(QPoint(300, 300), 100, 100);

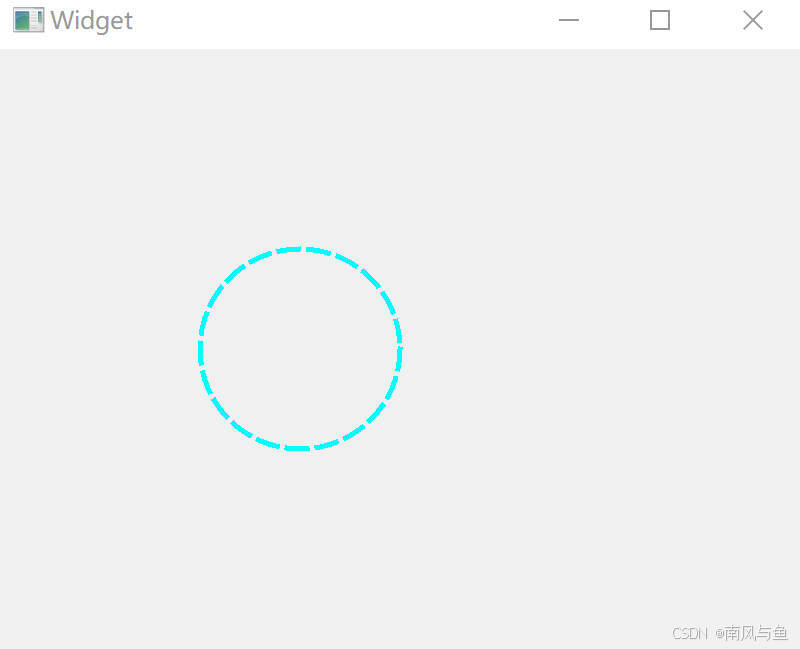

}实现效果如下：
2.6 设置画刷
在 Qt 中，画刷是使用 QBrush类 来描述，画刷大多用于填充。QBrush定义了QPainter的填充模式，具有样式、颜色、渐变以及纹理等属性。

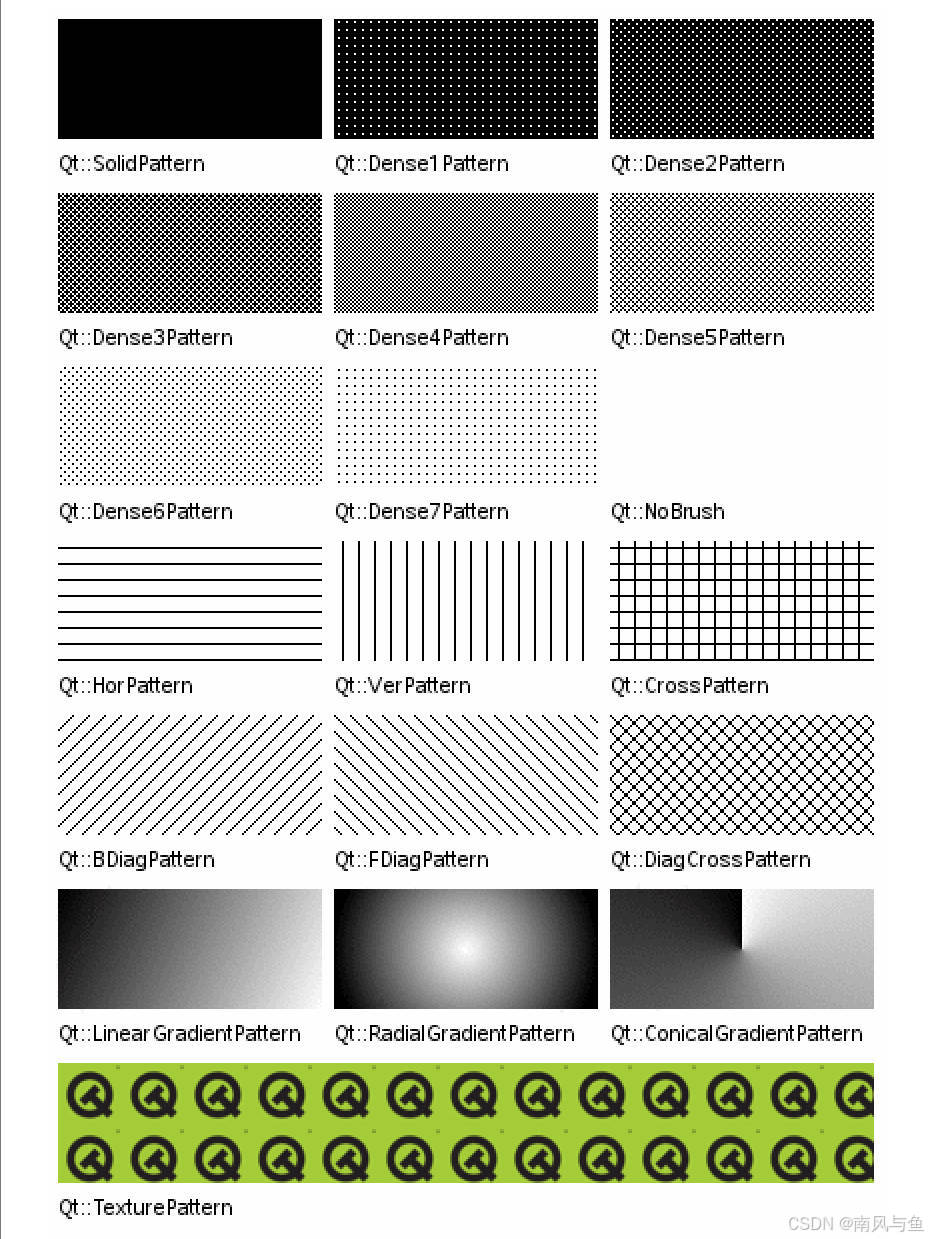

画刷的格式中定义了填充的样式，使用 Qt::BrushStyle 枚举，默认值是 Qt::NoBrush，也就是不进行任何填充。可以通过 Qt 助手查找画刷的格式。如下图示：
设置画刷主要通过 void QPen::setBrush(const QBrush &brush) 方法，其参数为画刷的格式。
示例：
void Widget::paintEvent(QPaintEvent *event)
{
(void)event;
// 实例化画家对象 this：表示的是在当前窗口中绘画，即绘图设备
QPainter painter(this);
// 设置画刷，给封闭图形填充颜色
QBrush brush(QColor(255, 0, 255));
// 设置画刷风格
brush.setStyle(Qt::DiagCrossPattern);
// 让画家使用画刷
painter.setBrush(brush);
// 绘制圆
painter.drawEllipse(QPoint(300, 300), 100, 100);

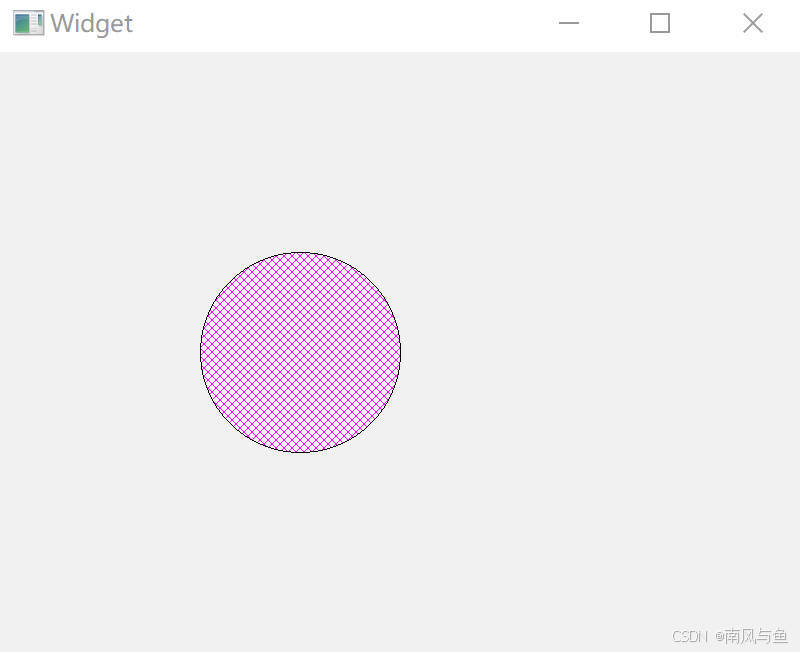

}实现效果如下：
3. 绘制图片
Qt 提供了四个类来处理图像数据：QImage、QPixmap、QBitmap 和 QPicture，它们都是常用的绘图设备。其中QImage主要用来进行 I/O 处理，它对 I/O 处理操作进行了优化，而且可以用来直接访问和操作像素；QPixmap 主要用来在屏幕上显示图像，它对在屏幕上显示图像进行了优化；QBitmap 是 QPixmap 的子类，用来处理颜色深度为1的图像，即只能显示黑白两种颜色；QPicture 用来记录并重演 QPainter 命令。
3.1 绘制简单图片
1. 新建 Qt 项目，基类选择 QWidget，项目名称为 QPainter。在 "widget.h" 头文件中声明绘画事件；如下图示：
class Widget : public QWidget
{
Q_OBJECT
public:
Widget(QWidget *parent = nullptr);
~Widget();
// 声明绘画事件
void paintEvent(QPaintEvent *event);
private:
Ui::Widget *ui;

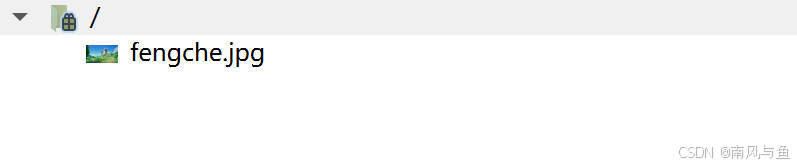

};2. 创建 resource.qrc，并导入图片
3. 在 "widget.cpp" 文件中实现画图片功能；
void Widget::paintEvent(QPaintEvent *event)
{
// 实例化画家对象
(void)event;
QPainter painter(this);
// 画图片
painter.drawPixmap(0, 0, QPixmap(":/fengche.jpg"));
}

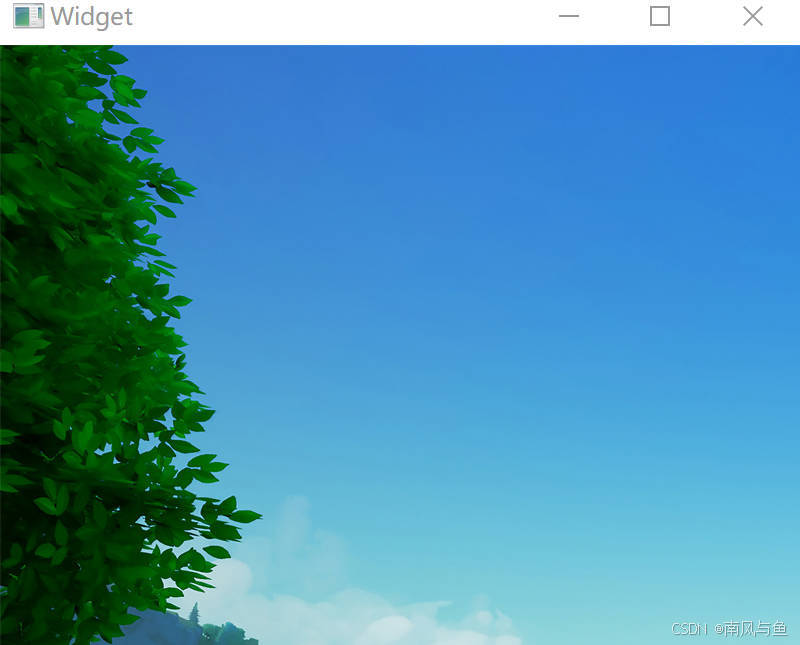

实现效果如下：
3.2 平移图片
平移图片实际是通过改变坐标来实现。QPainter类中提供了 translate()函数 来实现坐标原点的改变。
示例：
void Widget::paintEvent(QPaintEvent *event)
{
// 实例化画家对象
(void)event;
QPainter painter(this);
// 平移图片
painter.translate(100, 100);
// 画图片
painter.drawPixmap(0, 0, QPixmap(":/fengche.jpg"));
}

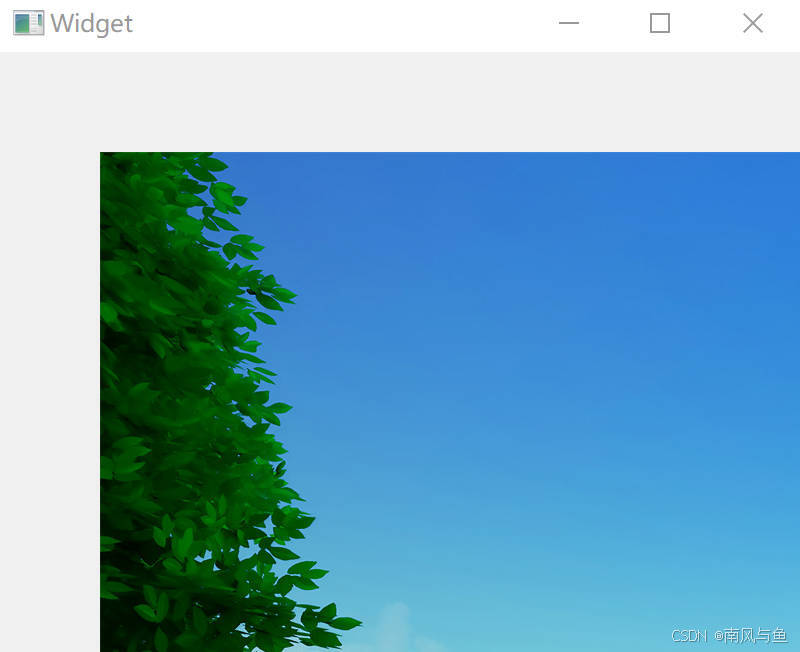

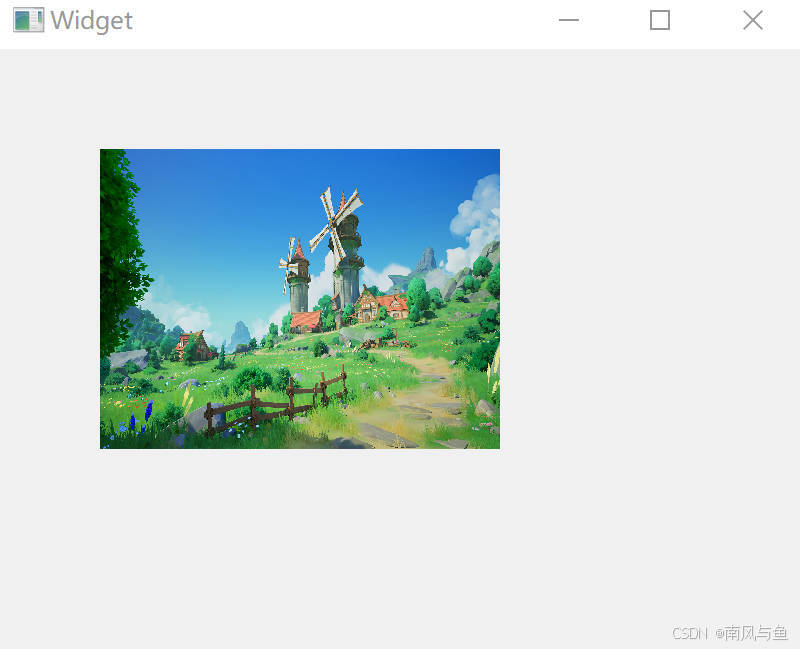

实现效果如下：
3.3 缩放图片
在 Qt 中，图片的放大和缩小可以使用 QPainter类 中的 drawPixmap()函数 来实现。
示例：
void Widget::paintEvent(QPaintEvent *event)
{
// 实例化画家对象
(void)event;
QPainter painter(this);
QPixmap pixmap(":/fengche.jpg");
// 缩放图片
// 以（100，100）点开始画图，图片尺寸变为：400 * 300
painter.drawPixmap(100, 100, 400, 300, pixmap);
}实现效果如下：

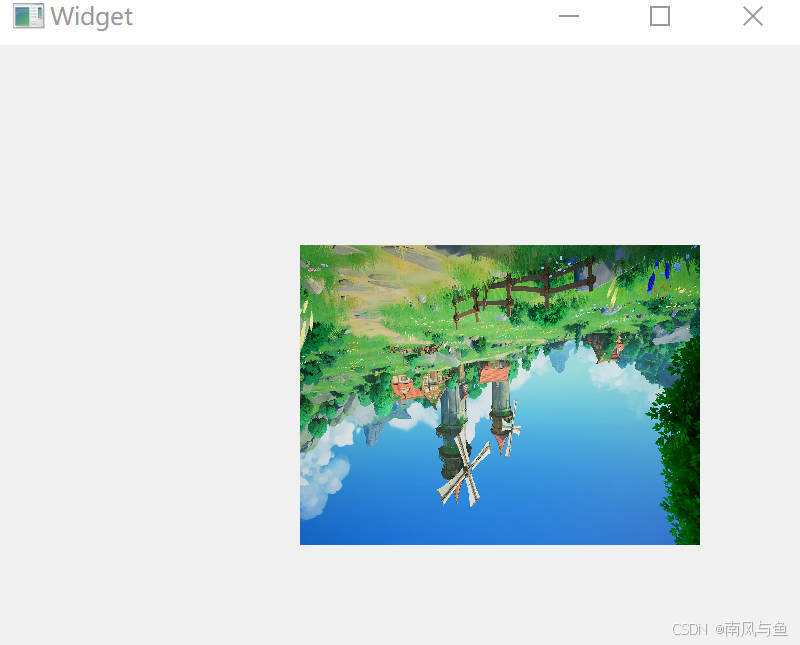

3.4 旋转图片
图片的旋转使用的是 QPainter类 中的 rotate()函数，它默认是以原点为中心进行旋转的。如果要改变旋转的中心，可以使用 translate()函数 完成。
示例：
void Widget::paintEvent(QPaintEvent *event)
{
// 实例化画家对象
(void)event;
QPainter painter(this);
QPixmap pixmap(":/fengche.jpg");
// 顺时针旋转 180 度
painter.rotate(180);
painter.translate(-800, -600);
painter.drawPixmap(100, 100, 400, 300, pixmap);
}实现效果如下：
