在使用CAD的过程中，常常会遇到打开图纸非常卡的问题。有些图纸虽然文件大，图元对象却不多，但是打开依然非常卡，复制粘贴图元也非常慢。这是因为图中含有大量冗余的DGN数据、无用的图块、重叠的对象、大量注释性比例、大量图层过滤器、代理对象数据等繁杂数据。可以使用以下办法清除冗余数据：
1.在菜单点击【文件-图形实用工具-清理】，打开清理对话框，依次在底部方框内勾选【确定要清理的每个项目】、【清理嵌套项目】、【清理零长度几何图形和空文字对象】、【清理无效的DGN数据】，最后点击【全部清理】。
2.打开【文件-图形实用工具-清理】，核查与修正图形，当提示“修正检测到的错误? ”，选择【是】，命令行里会显示错误数据的核查与修正结果。

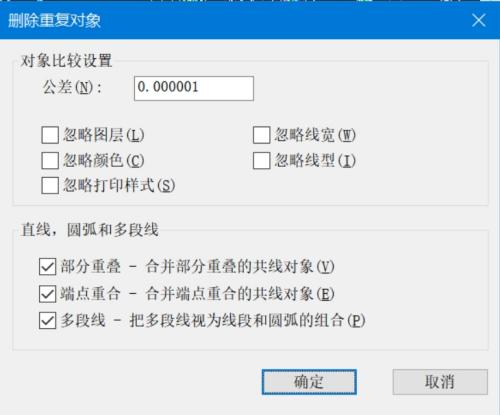

3.在菜单点击【扩展工具-编辑工具-删除重复对象】，点击【确定】，消重图中重叠的对象。

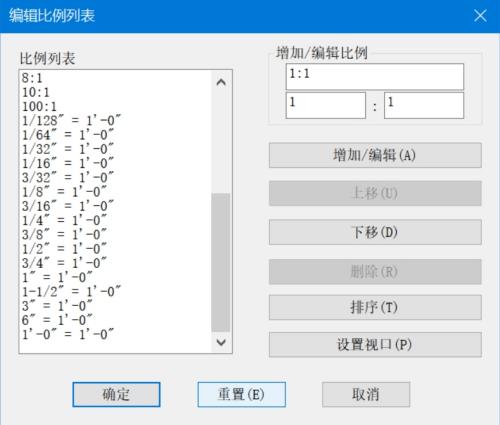

4.打开【扩展工具-定制工具-比例缩放列表】，点击【重置】按钮，清理无效的注释性比例。

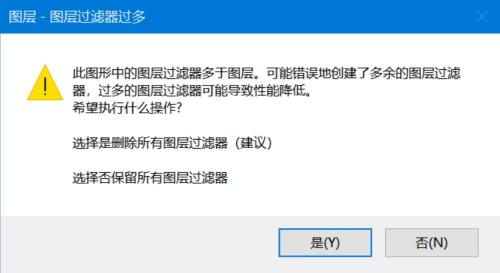

5.点击菜单【格式-图层】，打开图层特性管理器，若图层过滤器太多，软件会提示删除所有图层过滤器，来提高性能。点击【是】，完成删除。
6.如使用以上方法，依然效果不明显，可以在图纸中从左往右框选需要的图形，然后另存到新建的图纸上。
按照上述方法操作，可以避免将冗余无效的数据带入到新的图纸上，减少文件体积，从而解决CAD打开图纸很卡的问题。
