CAD螺纹怎么画？

CAD工具被广泛应用于建筑行业以及工业机械行业中，建筑师们和设计师们画图都离不开CAD画图工具。使用CAD画图工具有一项比较基础但是操作起来又比较繁琐的功能，那就是用CAD画螺纹。本文小编主要为大家讲述CAD螺纹怎么画。

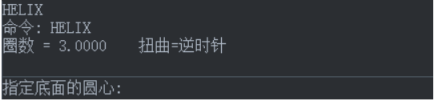

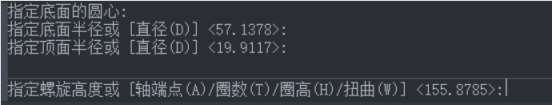

1、打开CAD软件，在下方命令行输入螺旋命令“helix”根据提示画出所需要的螺旋线。

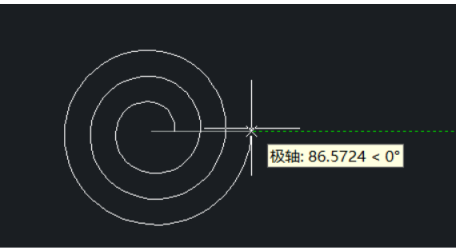

2、根据实际需要，调整螺旋线的圈数，增加密度，如下图所示。

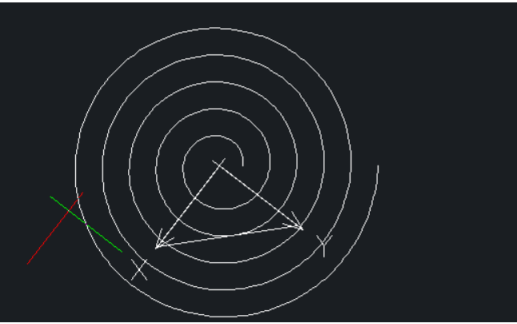

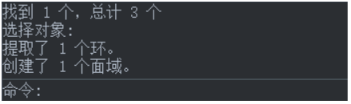

3、利用“ucs”（坐标系）命令将坐标移到坐标系端点，注意坐标得有一个指向圆心，不然可能出现螺纹翻转。然后在端点做一个等边三角形（边长小于螺距），做成面域（命令是“reg”，选择所有的边）。

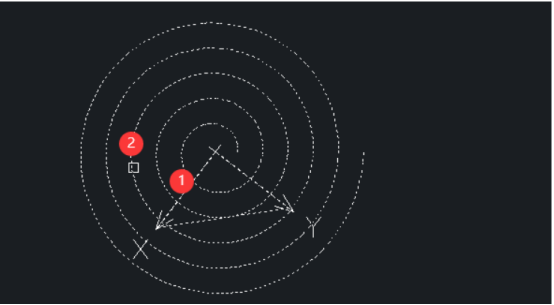

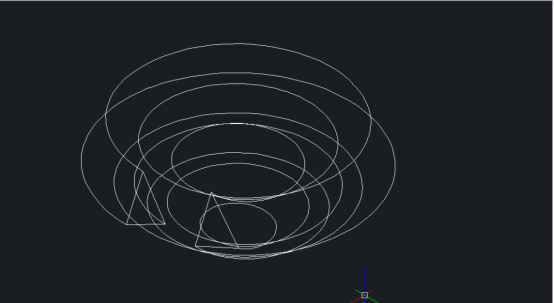

4、开始扫掠，命令符“SWEEP”选等边三角形确定，再选螺旋线。

5、最后差集（命令SUBTRACT）把螺纹切出来，再整理一下。

在效果图应用中，CAD的作用主要在于精确制图。一是平面的参考，因为在很多园林景观效果图中，无法用3D来绘制精确的地形，一般的作法是将CAD绘制好的图导入3DMAX中作为参照;二是绘制复杂图形，在制作效果图的过程中遇到较为复杂、或者要求精确的图形在3D中难以完成，就要使用CAD来帮忙；三是部分模型库的使用。因此我们必须对CAD有一个充分的认识和认可才能为我所用。

本文小编只是向大家介绍了CAD螺纹怎么画的相关知识，关于CAD还有很多小技能等着我们发现，小编在这里提醒大家，CAD画螺纹需要足够的耐心和细心，希望大家能够多操作几遍，只有这样才能掌握。

本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：中望CAD2020。
